Usinage CNC : comment éviter des coûts élevés sur des parois minces

Introduction

L’usinage CNC change la donne dans la fabrication moderne, permettant la production de pièces complexes et très précises. Cependant, la conception de pièces à paroi mince pour l'usinage CNC peut entraîner des coûts élevés en raison de problèmes tels que la déflexion, les vibrations et l'usure des outils.

Dans cet article, nous explorerons l'impact des parois minces sur les coûts d'usinage et proposerons des stratégies pratiques pour réduire ces dépenses tout en préservant l'intégrité des pièces. Vous apprendrez des conseils de conception efficaces, des conseils de sélection de matériaux et des techniques d'usinage pour optimiser vos conceptions en termes de rentabilité.

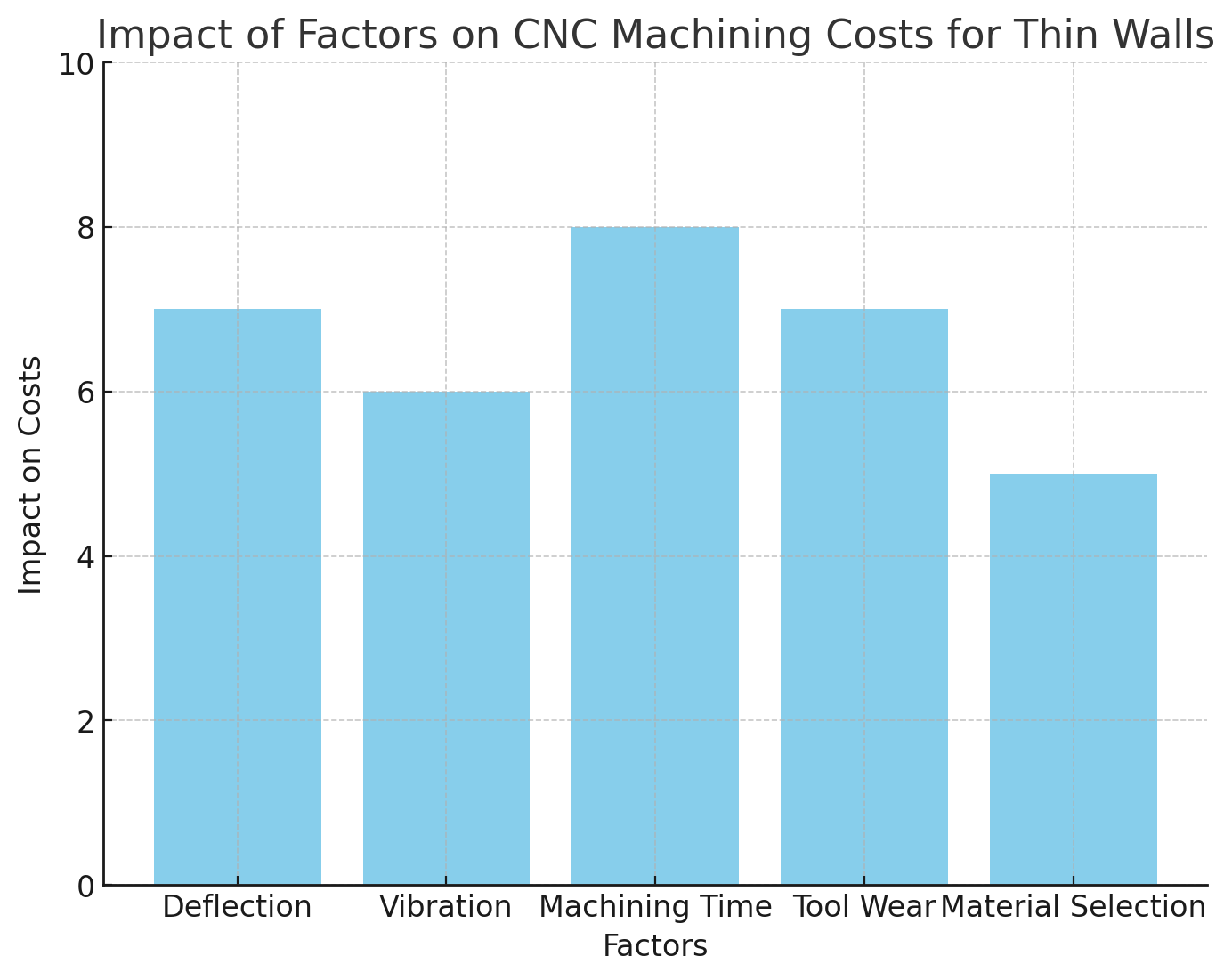

Pourquoi les parois minces sont un défi dans l'usinage CNC

La question de la déflexion et des vibrations dans les parois minces

L’un des principaux défis de l’usinage de parois minces est la tendance à la déflexion et aux vibrations. Les éléments fins sont moins rigides, ce qui signifie qu'ils peuvent se plier sous les forces de coupe de l'outil CNC. Au fur et à mesure que l'outil s'engage dans le matériau, la stabilité réduite des parois minces entraîne des vibrations qui peuvent impacter la précision de la pièce finale. Ces vibrations provoquent également l’usure des outils, ralentissent le processus d’usinage et entraînent des imperfections de surface, ce qui augmente les coûts de production.

L'impact des parois minces sur le temps d'usinage et l'usure des outils

Les parois minces nécessitent que la machine CNC effectue plusieurs passes avec des coupes plus légères pour minimiser la déviation. Ce processus allonge le temps d'usinage global et nécessite des vitesses de coupe plus lentes, ce qui entraîne une augmentation des coûts opérationnels. De plus, l'engagement constant des outils dans ces zones délicates accélère l'usure des outils, nécessitant des changements d'outils plus fréquents et augmentant encore les coûts. Au fil du temps, ce cycle d’usinage lent et de remplacement d’outils peut gonfler considérablement les dépenses de production.

Sélection des matériaux et son rôle dans l'usinage de parois minces

La sélection des matériaux joue un rôle clé dans l’usinage CNC à parois fines. Différents matériaux réagissent aux forces de coupe de manière unique. Les matériaux plus tendres tels que l'aluminium sont plus faciles à usiner, réduisant ainsi le risque de déformation et de vibration. Cependant, les matériaux plus durs comme l’acier inoxydable ou le titane présentent des défis supplémentaires. Ils peuvent nécessiter des outils de coupe spéciaux, des vitesses de coupe plus lentes et un contrôle plus précis pour gérer l'accumulation de chaleur et réduire la distorsion du matériau. Choisir le bon matériau peut contribuer à optimiser le temps et les coûts d’usinage, les matériaux plus souples offrant généralement un meilleur rapport coût/performance.

Meilleures pratiques pour réduire les coûts des conceptions à parois minces

Stratégies de conception pour minimiser les défis d’usinage des parois minces

Pour minimiser les défis liés à l'usinage de parois minces, il est essentiel de concevoir des parois avec une épaisseur et une géométrie appropriées. La conception de murs plus épais que les minimums habituels offre une stabilité supplémentaire, réduisant ainsi le risque de déflexion et de vibration. De plus, il est essentiel de garantir les bons rapports mur/longueur. Une recommandation courante est de ne pas conserver une longueur de paroi supérieure à quatre fois l'épaisseur de la paroi pour éviter toute instabilité lors de l'usinage.

Utiliser des outils plus grands pour un usinage efficace

Une autre façon de réduire les coûts d’usinage consiste à utiliser des outils plus gros. Des outils de coupe plus grands permettent un enlèvement de matière plus rapide et de meilleurs états de surface, contribuant ainsi à minimiser le nombre de passes nécessaires. Ces outils réduisent également l’usure des outils et accélèrent le processus d’usinage global. Cependant, les concepteurs doivent s'assurer que la géométrie de la pièce est compatible avec les outils plus gros pour éviter les interférences et garantir la précision.

Incorporation de rayons internes pour des coins plus forts

L'intégration de rayons internes dans les coins des pièces est une autre astuce de conception qui contribue à réduire les coûts d'usinage. Les coins internes pointus nécessitent des outils plus petits, ce qui nécessite plusieurs passes et des vitesses de coupe plus lentes. En ajoutant des rayons internes représentant au moins un tiers de la profondeur de la cavité, les fabricants peuvent utiliser des outils plus grands qui fonctionnent plus rapidement et plus efficacement, réduisant ainsi le temps d'usinage et l'usure des outils.

Comment optimiser l'épaisseur de paroi pour un usinage CNC rentable

Le bon équilibre entre résistance et coût

Lors de la conception de pièces à parois minces, il est essentiel de trouver un équilibre entre résistance et coût. Des parois plus épaisses offrent souvent une meilleure résistance, mais ont un coût plus élevé en raison de l'utilisation accrue de matériaux et du temps d'usinage. Cependant, des parois trop fines peuvent entraîner une instabilité et une complexité d’usinage accrue. L'objectif est d'optimiser l'épaisseur de paroi pour garantir que la pièce réponde à ses exigences de résistance sans encourir de coûts d'usinage inutiles.

Ajustement de l'épaisseur de paroi pour différents matériaux

Les recommandations d'épaisseur de paroi peuvent varier en fonction du matériau utilisé. Pour les métaux, une épaisseur minimale d'environ 0,8 mm est généralement suffisante pour éviter les déformations et les temps d'usinage excessifs. Pour les plastiques, une épaisseur minimale de 1,5 mm est généralement recommandée. L'ajustement de l'épaisseur de paroi en fonction du matériau utilisé garantit que les pièces sont à la fois rentables et durables, évitant ainsi les reprises inutiles et l'usure des outils.

Exemples pratiques d'optimisation de l'épaisseur de paroi

Considérons une pièce avec une conception à paroi mince où l'épaisseur de paroi est ajustée de 0,8 mm à 1,2 mm. Même si la conception initiale peut sembler plus rentable, les ajustements conduisent à une pièce plus stable pendant l'usinage, réduisant ainsi l'usure des outils et le temps d'usinage. Ces petits changements peuvent conduire à des économies significatives au cours de la production, prouvant que l’optimisation de l’épaisseur des parois est une stratégie de réduction des coûts simple mais efficace.

Solutions rentables pour l'usinage de parois fines

Limiter les longueurs de filetage et utiliser les fonctionnalités standard

Limiter la longueur des filetages et utiliser des fonctionnalités standard constituent un autre moyen efficace de réduire la complexité de l'usinage. Des longueurs de filetage excessives peuvent nécessiter des outils spécialisés et des vitesses de coupe lentes, deux facteurs qui contribuent à des coûts plus élevés. En s'en tenant aux tailles de forets standard et en limitant la longueur des filetages à trois fois le diamètre du trou, les concepteurs peuvent réduire les temps de configuration et les coûts d'usinage tout en maintenant les performances fonctionnelles.

Réduisez les fonctionnalités non essentielles pour plus de simplicité

Bien qu'il soit tentant d'ajouter des éléments de conception complexes pour améliorer la fonctionnalité ou l'apparence d'une pièce, les fonctionnalités inutiles doivent être éliminées pour réduire la complexité de l'usinage. Des caractéristiques telles que des surfaces décoratives, des détails fins ou des trous excessivement petits peuvent ajouter du temps d'usinage inutile et une usure des outils. En se concentrant sur les fonctionnalités essentielles, les ingénieurs peuvent simplifier les conceptions et réduire les coûts sans compromettre la fonctionnalité prévue de la pièce.

Technologies pouvant contribuer à réduire les coûts d’usinage des parois minces

Usinage multi-axes pour une efficacité améliorée

Les machines CNC multi-axes, en particulier les systèmes à 5 axes, sont incroyablement efficaces pour usiner des pièces à parois minces. Ces machines avancées permettent une coupe plus précise en positionnant la pièce dans plusieurs orientations au cours d'une seule configuration, réduisant ainsi le besoin de refixage et améliorant l'efficacité de l'usinage. L'utilisation de l'usinage multi-axes réduit non seulement le temps de production, mais améliore également la qualité des pièces, ce qui en fait une solution rentable pour les conceptions complexes à parois minces.

Utilisation de l'usinage adaptatif et de l'optimisation des parcours d'outils

Les technologies d'usinage adaptatives, combinées à des parcours d'outils optimisés, peuvent réduire considérablement le temps nécessaire à l'usinage de parois minces. En ajustant dynamiquement les paramètres de coupe sur la base de données en temps réel, les fabricants peuvent minimiser l'usure des outils et réduire le temps d'usinage. Les logiciels de FAO, tels que Fusion 360, peuvent aider à générer des parcours d'outils efficaces qui maximisent les vitesses de coupe et minimisent les déchets, ce qui entraîne une réduction des coûts.

Tirer parti de la surveillance en temps réel pour le contrôle qualité

Les systèmes de surveillance en temps réel sont inestimables pour contrôler la qualité et détecter les problèmes potentiels avant qu'ils n'affectent l'intégrité des pièces. Les capteurs peuvent suivre les forces de coupe, les vibrations et les fluctuations de température, permettant ainsi aux fabricants d'ajuster les paramètres d'usinage à la volée. Cette approche proactive permet d'éviter les erreurs, de réduire les retouches et de maintenir une qualité constante, réduisant ainsi les coûts de production globaux.

Conclusion

L'usinage de parois minces dans le cadre de la fabrication CNC peut s'avérer difficile, mais avec les bonnes stratégies, les coûts peuvent être minimisés. L'optimisation de l'épaisseur des parois, la sélection des bons matériaux et l'utilisation de techniques avancées telles que l'usinage multi-axes peuvent réduire considérablement les dépenses de production. Il est crucial pour les concepteurs d'équilibrer la résistance, les performances et le coût.

Pour une optimisation et une réduction des coûts supplémentaires, Onustec propose des solutions sur mesure, vous aidant à rationaliser la production tout en améliorant vos résultats.

FAQ

Q : À quels défis l'usinage CNC est-il confronté lorsqu'on travaille avec des parois minces ?

R : L'usinage CNC de parois minces est difficile en raison de la déflexion, des vibrations et de l'usure des outils, qui augmentent le temps et le coût d'usinage.

Q : Comment puis-je réduire les coûts lors de la conception de parois minces pour l'usinage CNC ?

R : Pour réduire les coûts, optimisez l’épaisseur des parois, sélectionnez les bons matériaux et utilisez des outils plus grands pour un usinage efficace.

Q : Quelle est l’épaisseur de paroi minimale recommandée pour l’usinage CNC ?

R : Pour les métaux, les parois doivent avoir une épaisseur d'au moins 0,8 mm et pour les plastiques, 1,5 mm, afin d'éviter des temps et des coûts d'usinage excessifs.

Q : Pourquoi l'usure des outils est-elle un problème lors de l'usinage CNC de parois minces ?

R : Les parois minces nécessitent plusieurs passes, ce qui augmente l'usure des outils, ce qui prolonge le temps d'usinage et augmente les coûts d'usinage CNC.

Q : Comment l'usinage CNC multi-axes peut-il aider avec les conceptions à parois fines ?

R : L'usinage CNC multi-axes réduit les temps de configuration et améliore la précision, conduisant à une meilleure efficacité et à une réduction des coûts pour l'usinage de parois minces.

Q : Quels matériaux sont les meilleurs pour l’usinage CNC de parois minces ?

R : Des matériaux comme les alliages d'aluminium et certains plastiques sont plus faciles à usiner pour des parois minces en raison de leur rigidité et de leur usinabilité, ce qui réduit les coûts.
