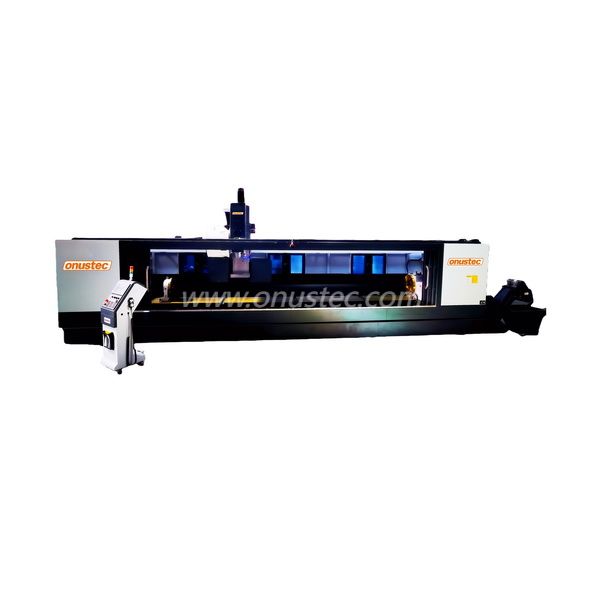

Centre d'usinage CNC à 4 axes CAT40

Partager sur:

Ce centre d'usinage CNC à 4 axes CAT40 est applicable à l'aluminium industriel épais et au profil de profil en métal en acier de fer, il adopte les concepts de conception créatifs et les techniques de production conformément aux normes élevées européennes et à l'optimisation continue.

Avec un serrage ponctuel, il peut terminer les différents forages, fraisage, coupe et tapotement, etc. sur 3 surfaces par la table rotative à 4 axes, c'est une machine idéale pour des fabrications de métaux complexes et précises.

Il adopte l'Allemagne Siemens ou Japan FanUc Professional Industrial System avec une interface de conversation d'homme-machine facile à exploité et la broche mécanique de 11,0 kW, ainsi que le magazine d'outils de disque 24T, le système de mesure de la Renishaw NC4 F230 et le système de mesures de pièce RENISHAW RMP60 pour une forte précision et un fonctionnement commun.

Il adopte la tête et la base de la machine à couler, ainsi que la célèbre broche de haute précision, le réducteur, la vis à billes, le rack de vitesses et le pignon, le guide linéaire, en particulier nos puissants techniques d'ingénierie d'assemblage bien formées professionnelles, qui assure la plage de traitement des grandes grandes et les profils de courbe en forme de grande et composés et la machine de haute précision pour des exigences de traitement standard élevées.

État de disponibilité:

Quantité:



enquête Ajouter au panier

Centre d'usinage de profil CNC à 4 axes lourds
Conçu pour l'usinage économique et efficace des profils en aluminium industriel et en acier de fer dans les 4 axes
Toutes les opérations, telles que le routage, le forage, le taraudage, le broyage de filetage, la crosse et le sciage, sont effectués tandis que la barre de profil est stationnaire pour protéger les surfaces de profil
24 outils que le magazine à outils de disque rapide permet l'usinage rapide et le temps de changement d'outil court, optimisant ainsi les cycles d'usinage
La broche Cat40 offre une puissante capacité d'usinage pour différentes applications
L'axe C rotatif est disponible pour l'usinage en continu de -90 ° à + 90 ° (facultatif)
Deux zones de travail distinctes permettent l'usinage en fonctionnement de la navette (facultatif)
La détection et la détection des pièces de l'outil Renishaw offrent une opération plus pratique (facultative)
Portes de protection semi-scellées pour une opération sûre
Le système de convoyeur à puce automatique et le système de recyclage de liquide de refroidissement sont disponibles (facultatif)
Système de lubrification d'huile centrale automatique
Contrôleur à 4 axes

Options

Fonctionnement de la navette pour travailler sur deux côtés
Tête de routage d'angle pour l'usinage d'en bas
Capteur d'outil automatique et mesure de longueur
Système de convoyeur des puces automobiles
Scanner à barres
Étiqueter l'imprimante
Porte-outils
Collet Chuck
Collets
Lames de scie
Outils

Modèle n °	OT-CAT40
Coup de voyage
Axe X	6000 mm
Axe y	500 mm
Axe z	500 mm
Distance de l'extrémité de la broche à la table de travail	120 mm
Table de travail
Dimension (l * w)	6000 × 500 mm
Max. portant Poids	8000 kg
T largeur de rainure	18 mm
T Groove Qty./Center Dis.	4pcs / 140 mm
Alimentation
Axe	X	Y	Z
Vitesse rapide	60m / min	28m / min	28m / min
Max. d'alimentation Vitesse	60m / min	28m / min	28m / min
Vitesse d'usinage	0-15000 mm / min	0-15000 mm / min	0-15000 mm / min
Précision de positionnement	± 0,05 mm	± 0,03 mm	± 0,03 mm
Exactitude de repositionnement	± 0,03 mm / 300 mm	± 0,03 mm / 300m	± 0,03 mm / 300 mm
Servomoteur
Pouvoir	3,0 kW	3,0 kW	3,0 kW
Vitesse	3000 tr / min	3000 tr / min	3000 tr / min
Broche
Pouvoir	11.0 kW mécanique
Vitesse	12000 tr / min
Type de conduite	Direct
Niveau d'équilibre	G1 (ISO1940)
Direction d'assemblage	Verticale
Magazine à outils
Type de magazine	Disque
Tige d'outil	Cat40
Capacité	24
Temps de changement d'outil	2s
Limite d'outil
Max. Diale	Ф80 mm
Max. Longueur	350 mm
Max. Poids	8000g
Alimentation électrique
Tension	415V / 380V / 220V selon les exigences
Exigence de transformateur	25 kva
Source aérienne	0,6 MPA ~ 0,9 MPA 600L / MIN
Refroidissement
Traitement	Système de refroidissement de recyclage de l'eau / 0,65 kW
Broche	Refroidissement
Lubrification
Vis	Système de lubrification à l'huile automatique
Guide linéaire	Système de lubrification à l'huile automatique
Collection de poussière
Standard	Tiroir push-pull manuel
Facultatif	Système de convoyeur à puce 0,75 kW
Protection
Protection des machines	Porte de protection semi-scellée
Protection des rails de guidage	X Protection de mouvement de concertina
Données machine
Dimension (lxwxh)	7400mmx2800mmx3300 mm
Poids	8000 kg
Exigences de fonctionnement
Électricité	30 kW 3phases
Température de l'environnement	5 ~ 40 C. Degré
Humidité de l'environnement	30 ~ 70
Intensité de vibration	<0,5 g
Protéger de la poussière flottante, de l'air corrosif
Résistance à la mise à la terre	<10Ω
