Astuce de conception d'usinage CNC : optimisation des rayons des coins internes

Introduction

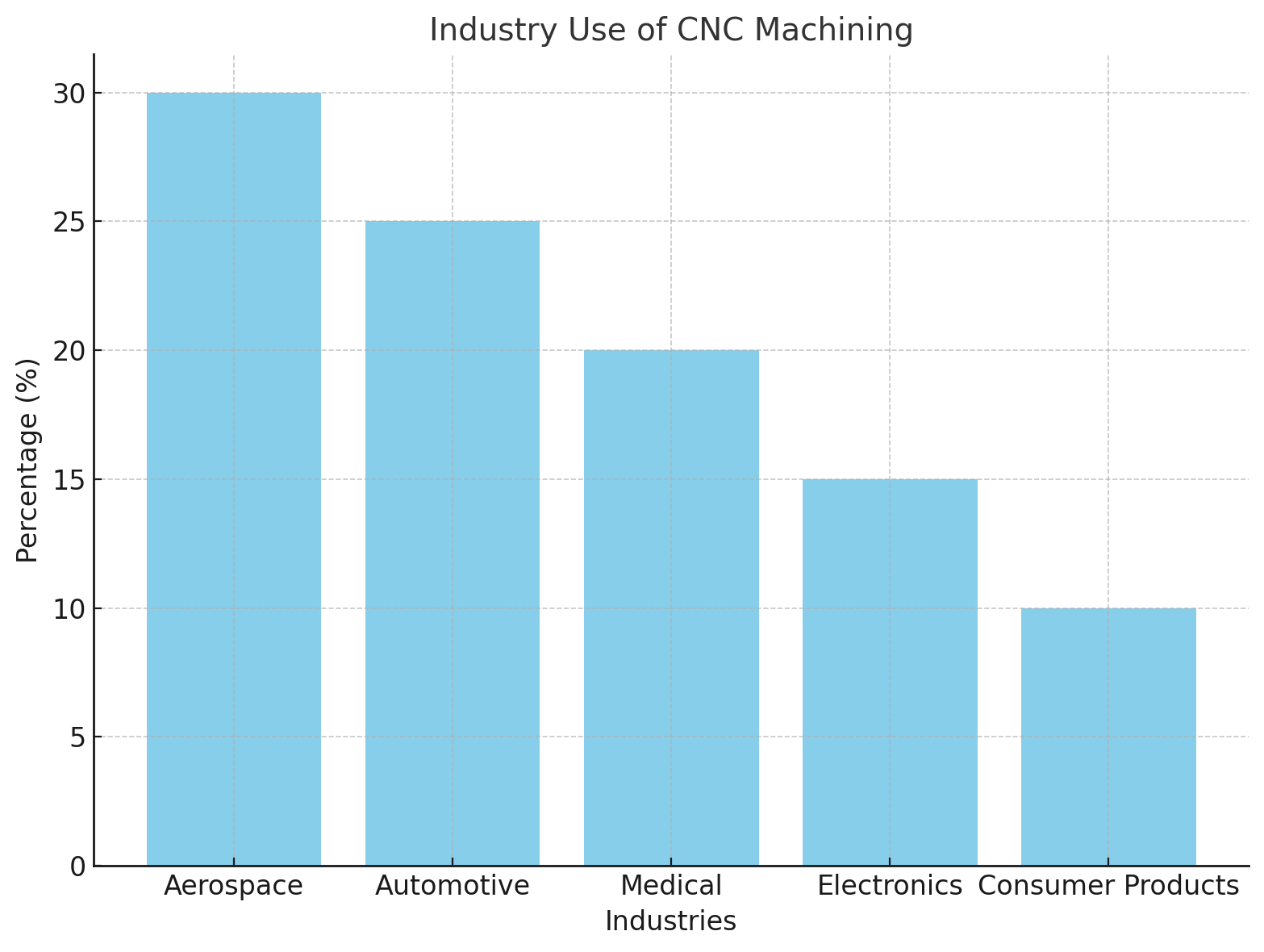

L'usinage CNC a transformé la fabrication moderne, permettant une production précise et de haute qualité dans diverses industries. Cependant, la conception de pièces pour l’usinage CNC nécessite une réflexion approfondie. L'un des aspects les plus cruciaux est l'optimisation des rayons d'angle internes.

Dans cet article, nous explorerons pourquoi les rayons d'angle internes sont importants dans l'usinage CNC et comment leur optimisation peut améliorer la qualité des pièces, réduire les coûts et améliorer l'usinabilité. Vous apprendrez de précieux conseils pour rationaliser vos conceptions et obtenir une meilleure efficacité.

Pourquoi les rayons de coin internes sont importants dans l'usinage CNC

Géométrie des outils et limites de coupe

La géométrie des outils de coupe CNC joue un rôle crucial dans la détermination des rayons d'angle internes pouvant être obtenus lors de l'usinage. Les outils CNC sont généralement cylindriques, ce qui signifie que lors de la coupe d'un coin interne, le rayon résultant est dicté par le rayon de l'outil lui-même. Cela limite la netteté d'un coin interne, car un outil ne peut pas s'insérer parfaitement dans un coin à 90 degrés sans laisser de rayon. Plus le diamètre de l'outil est petit, plus le rayon réalisable est petit, mais cela augmente également le risque d'engagement de l'outil, de broutage et de qualité de surface réduite.

Par conséquent, comprendre les limites des outils est essentiel lors de la conception pour l’usinage CNC. Plus les rayons d'angle de votre conception sont grands, plus il est facile pour l'outil de maintenir des trajectoires de coupe lisses, ce qui se traduit par de meilleurs états de surface et une usure réduite de l'outil.

Défis d'usinage avec des coins internes pointus

Les coins internes pointus posent un défi important dans l'usinage CNC. Ces angles vifs nécessitent que l'outil s'arrête et pivote brusquement, augmentant les vibrations et provoquant des marques de broutage sur la surface. Non seulement cela entraîne une mauvaise finition de surface, mais cela augmente également le temps d'usinage et l'usure des outils. Par exemple, si les rayons des coins sont trop serrés, l'outil de coupe doit travailler plus fort pour s'engager dans le matériau, ce qui peut entraîner une contrainte plus importante sur l'outil et la pièce à usiner.

Par conséquent, il est essentiel d’éviter les coins internes pointus ou de les optimiser pour obtenir la meilleure finition de surface possible, réduire le temps d’usinage et prolonger la durée de vie des outils de coupe. Pour les pièces de haute qualité, les concepteurs doivent envisager un léger rayon sur les coins internes plutôt que des angles vifs de 90 degrés.

Meilleures pratiques pour optimiser les rayons des coins internes

Choisir le bon rayon de coin

Lors de la conception d'une pièce pour l'usinage CNC, le choix des rayons d'angle influence directement le processus d'usinage. Il est recommandé de choisir un rayon de coin égal ou supérieur à au moins un tiers de la profondeur de la cavité. Cela garantit que l'outil peut suivre une trajectoire de coupe plus douce et plus circulaire, minimisant les vibrations et améliorant la qualité de la surface. Des rayons d'angle plus grands réduisent également les forces de coupe, ce qui non seulement améliore la finition mais accélère également le processus d'usinage.

Plus le rayon est grand, plus la machine peut fonctionner rapidement puisque l'outil n'a pas besoin d'engager autant de matériau. Cela entraîne à son tour une réduction du temps et des coûts d’usinage, ce qui en fait un élément crucial pour une production rentable.

Filets d'os en T et d'os de chien comme alternatives

Dans certaines conceptions, des angles vifs sont nécessaires au fonctionnement des pièces. Cependant, l’utilisation d’angles vifs traditionnels dans l’usinage CNC peut s’avérer difficile et coûteuse. Une approche alternative consiste à utiliser des filets en T ou en dogbone, qui sont des solutions pratiques pour l'optimisation des coins. Ces congés prolongent le coin dans une ou deux directions, respectivement, offrant un dégagement pour les outils tout en permettant à la pièce de conserver son ajustement et sa fonction.

Les congés en T sont souvent utilisés lorsque deux pièces doivent s'accoupler dans un coin et qu'un léger rayon est requis pour garantir un assemblage correct. De même, les congés en forme de dogbone créent un coin plus arrondi qui offre un meilleur jeu et réduit le temps d'usinage en permettant aux outils de se déplacer librement. Ces congés peuvent être placés stratégiquement dans les zones où des angles vifs seraient normalement nécessaires, améliorant ainsi l'efficacité de l'usinage sans sacrifier l'intégrité de la pièce.

Sélection d'outils pour l'optimisation des rayons de coin

Choisir le bon outil pour usiner les coins internes est essentiel pour obtenir des résultats optimaux. Pour les rayons plus grands, des outils de coupe plus grands sont préférés car ils peuvent enlever de la matière plus rapidement et avec moins d'engagement, réduisant ainsi le temps d'usinage. D'un autre côté, des outils plus petits sont utilisés pour des rayons serrés mais peuvent entraîner une usure plus importante des outils et des temps d'usinage plus longs.

En alignant la taille de l'outil sur le rayon d'angle souhaité, vous pouvez optimiser le processus d'usinage en termes de vitesse et de qualité de surface. De plus, la sélection de tailles d'outils standard peut contribuer à réduire les coûts, car les outils spécialisés peuvent entraîner des coûts de production et d'usure plus élevés.

Considérations matérielles et leur impact sur les rayons des coins

Sélection des matériaux et défis d'usinage

Le choix du matériau joue un rôle important dans la détermination de la faisabilité et du coût de l'usinage des rayons d'angle internes. Les matériaux plus tendres tels que l'aluminium sont plus faciles à usiner et permettent des rayons d'angle plus grands avec une usure minimale de l'outil. En revanche, les matériaux plus durs comme l'acier inoxydable ou le titane sont plus difficiles à usiner et peuvent nécessiter des outils plus petits ou des techniques plus spécialisées pour obtenir les rayons souhaités.

Les concepteurs doivent également prendre en compte la résistance du matériau et sa capacité à résister aux forces d'usinage. Par exemple, les matériaux à haute résistance peuvent nécessiter des rayons d'angle plus grands pour minimiser l'engagement de l'outil et réduire le risque de casse de l'outil. Les propriétés thermiques du matériau peuvent également affecter la vitesse d'usinage, car les matériaux générant une chaleur excessive peuvent nécessiter des vitesses d'usinage plus lentes pour éviter d'endommager l'outil.

Techniques spéciales pour les rayons de coin complexes

Utilisation de l'usinage par électroérosion (EDM)

Lorsqu'il s'agit de géométries complexes ou de rayons d'angle extrêmement serrés, l'usinage par électroérosion (EDM) est une alternative viable à la découpe CNC traditionnelle. L'EDM fonctionne en utilisant des décharges électriques pour éroder le matériau, permettant des coupes précises dans les matériaux durs. Cette technique est particulièrement utile pour usiner des coins internes pointus difficiles à réaliser avec des outils conventionnels.

L'électroérosion à fil et l'électroérosion à plomb sont tous deux couramment utilisés pour l'usinage des coins internes. Wire EDM implique l'utilisation d'un fil fin pour couper le matériau, tandis que Sinker EDM utilise une électrode pour éroder le matériau. Les deux méthodes sont très efficaces pour créer des angles vifs et des détails fins, même si elles entraînent un compromis en termes de vitesse et de coût.

Considérations relatives aux coûts : comment l'optimisation des rayons d'angle internes réduit les coûts

Minimiser l'usure des outils et le temps d'usinage

L'un des avantages les plus significatifs de l'optimisation des rayons d'angle internes est la réduction de l'usure des outils et du temps d'usinage. En utilisant des rayons plus grands, l'outil de coupe engage moins de matériau, ce qui réduit l'usure et prolonge la durée de vie de l'outil. De plus, des rayons plus grands permettent à la machine CNC de fonctionner à des vitesses plus élevées, réduisant ainsi le temps d'usinage et les coûts globaux de production.

Des exemples concrets montrent que l'optimisation des rayons d'angle internes peut réduire le temps d'usinage jusqu'à 30 %, en particulier lorsque vous utilisez des outils plus grands et que vous minimisez l'engagement des outils. Cela réduit non seulement les coûts de main-d'œuvre, mais améliore également le rendement, permettant aux fabricants de produire des pièces plus efficacement.

Conclusion

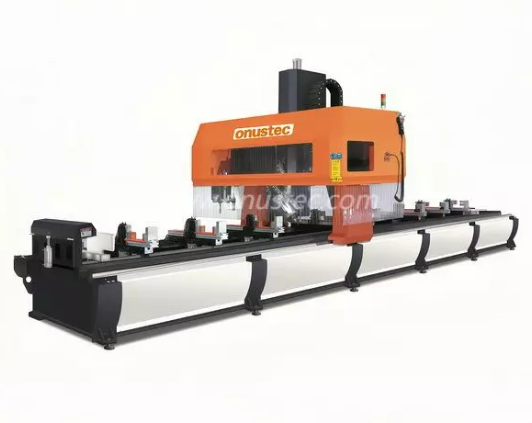

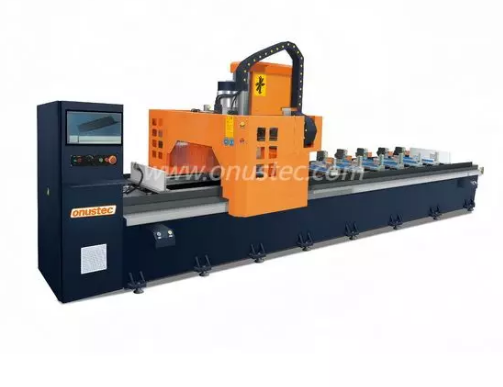

L'optimisation des rayons d'angle internes est cruciale pour améliorer l'efficacité de l'usinage CNC et la qualité des pièces. En comprenant les limites des outils, en choisissant le bon rayon et en prenant en compte la sélection des matériaux et des outils, les concepteurs peuvent réduire le temps et les coûts d'usinage. Cette approche est particulièrement bénéfique pour les géométries complexes et les tolérances serrées. Les ingénieurs et les fabricants peuvent rationaliser la production et obtenir de meilleurs résultats en appliquant ces conseils de conception. Des entreprises comme Onustec se spécialisent dans l'optimisation des conceptions CNC pour améliorer l'efficacité et réduire les coûts de production.

FAQ

Q : Pourquoi l'optimisation des rayons d'angle internes est-elle importante dans l'usinage CNC ?

R : L'optimisation des rayons d'angle internes permet de réduire le temps d'usinage, d'améliorer les finitions de surface et de réduire l'usure des outils, améliorant ainsi l'efficacité globale et la rentabilité de l'usinage CNC.

Q : Comment la géométrie de l'outil affecte-t-elle les rayons d'angle internes dans l'usinage CNC ?

R : Les outils d'usinage CNC sont cylindriques, ce qui signifie qu'ils ne peuvent pas créer de coins internes pointus. Le rayon de l'outil influence directement le rayon d'angle interne réalisable, affectant ainsi la qualité de la pièce.

Q : Quelle est la meilleure pratique pour sélectionner les rayons d’angle dans l’usinage CNC ?

R : Le choix de rayons d'angle plus grands améliore la finition de surface et réduit le temps d'usinage, car les outils plus grands peuvent fonctionner plus rapidement et avec moins de contraintes, optimisant ainsi l'efficacité de l'usinage CNC.

Q : Comment les congés en T-bone et en dogbone sont-ils utiles dans les conceptions CNC ?

R : Les filets en T et en dogbone sont utilisés pour améliorer l'ajustement des pièces et l'efficacité de l'usinage en fournissant un dégagement pour les outils, garantissant ainsi des opérations fluides lorsque des angles vifs sont nécessaires.

Q : Quel est l'impact des matériaux sur les rayons d'angle dans l'usinage CNC ?

R : Différents matériaux, comme les métaux et les plastiques, affectent la facilité d’usinage des coins. Les matériaux plus mous sont plus faciles à usiner, tandis que les matériaux plus durs peuvent nécessiter des outils ou des techniques spécifiques.
