Centre d'usinage de routeur CNC à panneau en aluminium à double broche à 4 axes

Partager sur:

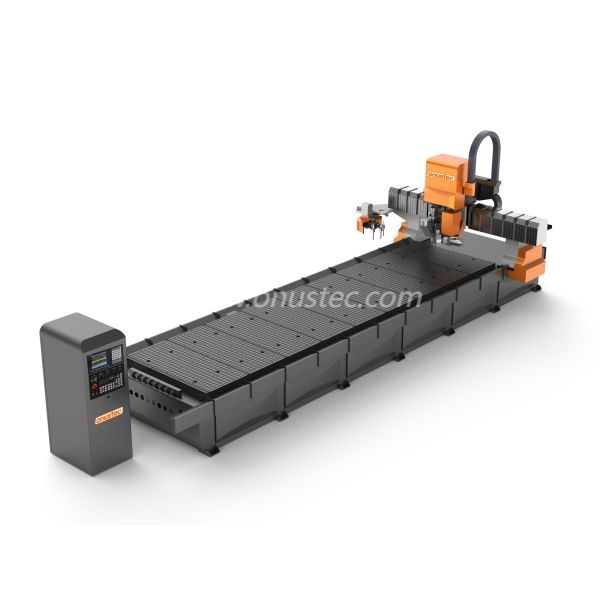

Ce centre d'usinage de routeur CNC à portique à 4 axes est applicable au traitement de plusieurs fraisages, perçages, découpes, taraudages, etc. sur des tôles d'aluminium et des panneaux composites en aluminium avec un seul serrage, la structure d'entraînement servo du portique et la poutre du portique entraînée par le moteur linéaire ont non seulement des caractéristiques de positionnement à grande vitesse et de haute précision, mais assurent également une rigidité élevée pendant le traitement, permettant d'effectuer facilement le traitement lourd et de haute précision sur la même machine, offrant une efficacité extrêmement élevée pour le traitement du produit.

Il adopte des concepts de conception créatifs et des techniques de production conformément aux normes élevées allemandes et à l'optimisation continue et équipe une broche de fraisage puissante de 7,5 kW avec un chargeur rapide de 8 outils de type parapluie pour les grands panneaux et un traitement flexible. Il fournit également une coupe et un rainurage très efficaces avec une lame de 200 mm, il peut traiter le fraisage et la découpe sous n'importe quel angle pour des fabrications complexes et efficaces, et il est professionnel dans le traitement compliqué et de haute précision avec un serrage unique sur les feuilles et panneaux d'aluminium.

État de disponibilité:

Quantité:



enquête Ajouter au panier

Caractéristiques

Centre d'usinage de routeur CNC à double broche 4 axes
Conçu pour l'usinage économique et efficace de l'aluminium et des tôles d'aluminium, des panneaux composites en aluminium.
Toutes les opérations, telles que la gravure, le fraisage, le fraisage, le perçage, le taraudage, le filetage, le grugeage et le sciage, sont effectuées lorsque les profilés ou panneaux sont à l'arrêt pour protéger les surfaces.
Le magasin d'outils parapluie à 8 positions permet un usinage rapide et un temps de changement d'outil court, optimisant ainsi les cycles d'usinage.
Les grandes lames rotatives de 0 à 180° de 200 mm permettent de rainurer et de couper efficacement les panneaux.
PC, ports USB et connexion réseau pratiques
Système de lubrification central automatique à l'huile
Le système de pompe à vide assure le serrage en douceur des panneaux et même un usinage précis (en option).
Système de dépoussiérage hautement efficace (en option)

Options

Capteur d'outil automatique et mesure de longueur
Scanner à barres
Étiqueter l'imprimante
Porte-outils
Collet Chuck
Collets
Outils

sur:

En vertu d'un:

Produits Connexes

Centre d'usinage de routeur CNC 3 axes pour l'aluminium

Profil en aluminium à haute efficacité CNC CENTER

Centre d'usinage de routeur CNC 4 axes pour tôle d'aluminium

Fasade murale en aluminium à 4 axes

Centre d'usinage de profil CNC en aluminium à 3 axis à 3 axes

Centre d'usinage CNC profil industriel à 3 axes

Centre d'usinage de profilés CNC en aluminium à 5 axes

Centre d'usinage de profilés CNC en aluminium rapide à 3 axes

Centre d'usinage du routeur de copie CNC à 3 axes pour l'aluminium

Portes 3 + 1 axe et fenêtres

Fraiseuse d'extrémité de mur rideau en aluminium de haute précision à 6 axes

Fraiseuse d'extrémité de mur rideau en aluminium à 5 lames

Produits Par Application

FAÇADE
Portes et fenêtres
SOLAIRE
Pont en aluminium
Nouveau véhicule énergétique
Transit ferroviaire
Maison intelligente
AÉROSPATIAL

Modèle n °	OT-2C6015
Coup de voyage
Axe X	6000 mm
Axe y	1500mm
Axe z	300 mm
Axe C	0-180°
Alimentation
Axe	X	Y	Z	C
Vitesse d'alimentation	60m / min	30 m/min	30 m/min	30 m/min
Vitesse de traitement	15000 mm/min	15000 mm/min	15000 mm/min	15000 mm/min
Exactitude de répositionnement	± 0,05 mm	± 0,05 mm	± 0,05 mm	± 0,05 mm
Double broche
Puissance de la broche de fraisage	7,5 kW
Max. Vitesse	24 000 tr/min
Tige d'outil	ISO 30
Puissance de la broche de coupe	5,5 kW
Lame dia.	200 mm
Magazine à outils
Type de magazine	Type de parapluie
Capacité	8
Temps de changement d'outil	3-5s
Alimentation électrique
Tension	415V / 380V / 220V selon les exigences
Exigence de transformateur	25 kva
Source aérienne	0,6 MPA ~ 0,9 MPA
Consommation d'air	100L/min
Refroidissement
Traitement	Système de refroidissement par pulvérisation de brume
Broche	Refroidissement par air
Lubrification
Vis	Système de lubrification central automatique à l'huile
Guide linéaire	Système de lubrification central automatique à l'huile
Collection de poussière
Collecteur de poussière	5,5 kW
Fixation du matériel
Standard	Étaux pneumatiques
Facultatif	Système de pompe à vide sectionnel : 5,5 KW
Protection
Protection des machines	Protection des capteurs de rideaux de lumière électronique
Données machine
Dimension (lxwxh)	7500x2900x2580mm
Poids	5000kg
Exigences de fonctionnement
Puissance totale	30,0KW
Température de l'environnement	5 ~ 40 C. Degré
Humidité de l'environnement	30 ~ 70
Intensité de vibration	<0,5 g
Protéger de la poussière flottante, de l'air corrosif
Résistance à la mise à la terre	<10Ω
