La programmation CNC (Computer Numerical Control Programming) révolutionne le monde de la fabrication. Comment transforme-t-il les conceptions numériques en pièces précises et réelles ? Ce processus constitue l’épine dorsale d’industries telles que l’aérospatiale, l’automobile et le médical, où la précision est essentielle. Dans cet article, nous explorerons la définition, les types et les logiciels utilisés dans la programmation CNC. Vous découvrirez comment il améliore l'efficacité, automatise des tâches complexes et pilote des systèmes de production modernes.
La programmation CNC implique la création d'instructions détaillées qui guident les machines CNC dans l'exécution de tâches précises telles que la découpe, le perçage et le fraisage. Le processus commence par un modèle CAO, qui est une conception numérique de la pièce à fabriquer. Ces modèles sont ensuite convertis en code G lisible par machine grâce à l'utilisation d'un logiciel de fabrication assistée par ordinateur (FAO). Le G-code fournit à la machine toutes les données nécessaires sur les trajectoires d'outils, les avances et les vitesses requises pour produire avec précision la pièce. La programmation CNC garantit que la machine effectue ces tâches avec une intervention humaine minimale, maximisant ainsi l'efficacité de la production.
La programmation CNC repose sur plusieurs composants clés qui fonctionnent ensemble pour garantir des résultats de fabrication précis. Le tableau ci-dessous détaille ces composants, leurs fonctions, applications, spécifications techniques et considérations.
| Composant | Fonction Clé | d'application | Spécifications techniques | Considérations |
|---|---|---|---|---|
| Unité de contrôle de machine CNC | Interprète les instructions programmées et dirige les mouvements de la machine | Contrôle les actions de la machine telles que la découpe, le perçage et le fraisage | Vitesse du processeur : 500 MHz à 3 GHz ; Type de système de contrôle : boucle ouverte/fermée | Assurez-vous que l'unité de commande correspond aux capacités de la machine |
| Outils | Responsable de l'enlèvement de matière de la pièce à usiner | Utilisé pour couper, façonner, percer et fraiser | Types d'outils : fraises en bout, forets, tours ; Matériau de l'outil : carbure, acier rapide | La sélection des outils doit correspondre au type de matériau et à la coupe souhaitée |
| Dispositifs de rétroaction | Fournit des données en temps réel sur la position de la machine | Utilisé pour un positionnement précis et la correction des erreurs | Type de capteur : encodeurs, échelles linéaires ; Précision : 0,01 mm à 0,1 mm | Un étalonnage régulier est nécessaire pour un retour précis |
| Systèmes d'entraînement | Convertit les signaux électriques en mouvement mécanique | Guide le mouvement de la machine CNC le long des axes spécifiés | Types de moteurs : pas à pas, servo ; Couple : 0,1 Nm à 100 Nm ; Vitesse : jusqu'à 10 000 tr/min | Il est crucial d’adapter la puissance du moteur à la taille et à la charge de la machine |
Conseil : lors de la sélection de composants pour les systèmes CNC, tenez toujours compte de la compatibilité entre l'unité de commande de la machine, les dispositifs de retour d'information et les systèmes d'entraînement pour garantir des performances et une précision optimales.
Le G-code est le principal langage utilisé dans la programmation CNC. Il se compose d'un ensemble de commandes qui contrôlent le mouvement des machines CNC. Ces commandes indiquent à la machine comment se déplacer, où se déplacer et quand s'arrêter. Les codes G courants incluent G00 pour un positionnement rapide, G01 pour une interpolation linéaire et G02/G03 pour une interpolation circulaire. Ces codes indiquent à la machine exactement comment parcourir les parcours d'outils définis dans la programmation. Pour l'usinage CNC, comprendre et appliquer correctement le code G est fondamental pour obtenir des résultats précis et de haute qualité.
La programmation CNC manuelle est la forme la plus élémentaire de programmation CNC, dans laquelle le programmeur saisit manuellement chaque commande dans la console de commande de la machine. Cette méthode nécessite une compréhension approfondie des opérations de la machine et de la syntaxe du code G. Bien que la programmation manuelle permette un contrôle précis, elle prend du temps et est sujette aux erreurs humaines. Il est principalement utilisé pour des pièces simples ou dans des situations où le logiciel CAO/FAO n'est pas disponible. Cependant, elle est moins efficace que les méthodes modernes comme la programmation CAM, qui offrent une automatisation et une réduction des erreurs.
La programmation CAM utilise un logiciel spécialisé pour générer des programmes CNC basés sur des modèles CAO. Le logiciel convertit la conception de la pièce en parcours d'outils et génère automatiquement le G-code correspondant. La programmation CAM est la méthode la plus courante et préférée car elle est plus rapide, plus précise et moins sujette aux erreurs que la programmation manuelle. Le logiciel de FAO permet de programmer efficacement des pièces complexes, de visualiser les parcours d'outils et de fournir des fonctionnalités avancées telles que la simulation pour détecter les erreurs potentielles avant l'usinage réel. Ce type de programmation est particulièrement utile pour la production à grand volume.
La programmation CNC conversationnelle simplifie le processus en permettant aux opérateurs de créer des programmes directement sur le panneau de commande de la machine. Au lieu de saisir du code G brut, les opérateurs sont invités à fournir des réponses aux questions ou à renseigner des paramètres pour les parcours d'outils, les vitesses et les avances. Cette interface conviviale est idéale pour les opérateurs travaillant sur des tâches plus simples ou du prototypage. Bien que la programmation conversationnelle soit facile à utiliser, elle se limite généralement aux opérations de base et n'offre pas les capacités avancées de la programmation FAO pour les pièces complexes.
Un logiciel de CAO (Conception Assistée par Ordinateur) permet de créer des modèles 2D et 3D des pièces à fabriquer. Ces modèles numériques constituent la base de la programmation CNC. Les outils logiciels de CAO comme SolidWorks et AutoCAD permettent aux concepteurs de développer des modèles précis avec des spécifications détaillées. Une fois la conception finalisée, elle est exportée vers le logiciel de FAO pour la génération de parcours d'outils et la création de G-code. Le logiciel de CAO permet de garantir que la conception est précise et complète, réduisant ainsi les risques d'erreurs lors de l'usinage.
Le logiciel CAM (Computer-Aided Manufacturing) est utilisé pour traduire des modèles CAO en instructions lisibles par machine pour les machines CNC. Les outils logiciels de FAO populaires tels que Mastercam, Fusion 360 et SolidCAM automatisent le processus de génération de parcours d'outils et de G-code. Ces outils permettent aux programmeurs CNC de définir efficacement les opérations d'usinage, les sélections d'outils et les paramètres de coupe. Le logiciel de FAO permet non seulement de gagner du temps, mais réduit également les erreurs humaines en simulant le processus d'usinage et en détectant les problèmes potentiels tels que les collisions d'outils avant le début de l'usinage.
| Clés | de fonction | du logiciel CAM Caractéristiques | Exemple | d'application Logiciel |
|---|---|---|---|---|
| Mastercam | Convertit les conceptions CAO en G-code | Puissant pour l'usinage multi-axes et l'optimisation des parcours d'outils | Aéronautique, automobile, fabrication de moules | Mastercam X8 |
| Fusion 360 | Solution CAO/FAO hybride | Basé sur le cloud, intègre la CAO et la FAO | Petites et moyennes entreprises, prototypage rapide | Fusion 360 |
| SolidCAM | Entièrement intégré à SolidWorks | Technologie iMachining pour une coupe plus rapide | Usinage de précision, industries utilisant SolidWorks | FAO SolidWorks |
| GibbsCAM | Logiciel FAO avec interface facile à utiliser | Programmation rapide pour le fraisage, le tournage et le multitâche | Usinage général, médical, aérospatial | GibbsCAM V11 |
| Aspirer Vectrique | Spécialisé dans le routage et la gravure CNC | Interface intuitive, capacités de gravure avancées | Menuiserie, signalétique, fabrication de meubles | Aspirer V10 |

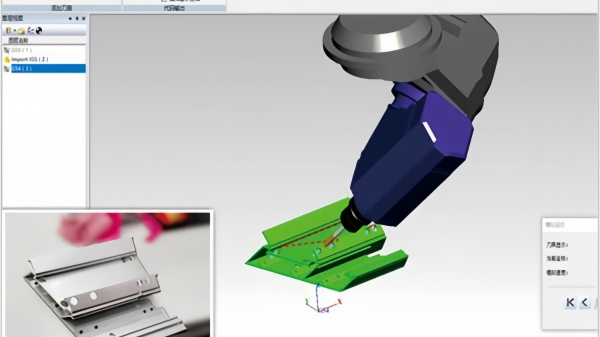

Le logiciel de simulation joue un rôle essentiel dans la programmation CNC en testant virtuellement le code G avant son exécution sur la machine CNC. Cela permet aux programmeurs de vérifier que les parcours d'outils sont corrects et qu'il n'y a pas de collisions ou d'erreurs dans le programme. Un logiciel de post-traitement est utilisé pour adapter le code G à des contrôleurs de machines CNC spécifiques, garantissant ainsi la compatibilité et optimisant le processus d'usinage. Il traduit les données du parcours d'outil en instructions spécifiques à la machine, permettant un fonctionnement fluide sur différentes machines CNC.
Les codes G sont des instructions critiques dans la programmation CNC qui contrôlent le mouvement et le fonctionnement des machines-outils. Différents codes G représentent diverses fonctions telles que l'interpolation linéaire, le positionnement rapide et l'interpolation circulaire. Comprendre ces codes G permet d'augmenter l'efficacité et la précision de la programmation.
| Fonction | G-Code | Application Exemple | de vitesse/contrôle d' | utilisation |
|---|---|---|---|---|
| G00 | Positionnement rapide | Utilisé pour un déplacement rapide entre les trajectoires d'outils | Le plus rapide | G00 X100 Y100 Z50 (Positionner rapidement l'outil sur X100, Y100, Z50) |
| G01 | Interpolation linéaire | Déplace l'outil en ligne droite | Avance contrôlée | G01 X200 Y200 F150 (L'outil se déplace en ligne droite à une vitesse d'avance de 150 unités par minute) |
| G02 | Interpolation circulaire dans le sens des aiguilles d'une montre | Déplace l'outil le long d'un arc dans le sens des aiguilles d'une montre | Avance variable | G02 X200 Y200 I50 J50 F200 (Mouvement horaire avec avance spécifique) |
| G03 | Interpolation circulaire dans le sens antihoraire | Déplace l'outil le long d'un arc dans le sens inverse des aiguilles d'une montre | Avance variable | G03 X200 Y200 I50 J50 F200 (Mouvement antihoraire avec avance spécifique) |
| G17 | Sélection du plan XY | Définit le plan pour l'interpolation circulaire | - | G17 (Sélectionne le plan XY pour un mouvement circulaire supplémentaire) |
| G90 | Positionnement absolu | Les positions sont définies par rapport à un point fixe (généralement l'origine) | Point de référence fixe | G90 (Positions utilisant des coordonnées absolues) |
| G91 | Positionnement incrémentiel | Les positions sont définies par rapport à la position actuelle | Relatif | G91 (Positions utilisant des coordonnées relatives) |
Astuce : lorsque vous utilisez des codes G, assurez-vous de sélectionner correctement le système de coordonnées (absolu ou incrémentiel) pour éviter des erreurs de programmation inutiles.
Les codes M sont utilisés pour contrôler les fonctions auxiliaires des machines CNC, telles que le contrôle de la broche, les changements d'outils et l'activation du liquide de refroidissement. Ces codes complètent les codes G pour garantir que la machine exécute toutes les opérations nécessaires pendant le processus d'usinage.
| Fonction | M-Code | Aspect de contrôle | d'application | Exemple d'utilisation |
|---|---|---|---|---|
| M03 | Broche activée (dans le sens des aiguilles d'une montre) | Démarre la broche dans le sens des aiguilles d'une montre | Broche | M03 S1000 (Démarrer la broche à 1000 tr/min) |
| M04 | Broche activée (dans le sens inverse des aiguilles d'une montre) | Démarre la broche dans le sens inverse des aiguilles d'une montre | Broche | M04 S1200 (Démarrer la broche à 1 200 tr/min, dans le sens inverse des aiguilles d'une montre) |
| M05 | Arrêt de broche | Arrête la broche | Broche | M05 (Arrêter la broche) |
| M06 | Changement d'outil | Commande à la machine de changer d'outil | Outillage | M06 T01 (Changement vers l'outil 1) |
| M08 | Liquide de refroidissement activé | Active le système de refroidissement | Système de refroidissement | M08 (Allumer le liquide de refroidissement) |
| M09 | Liquide de refroidissement éteint | Désactive le système de refroidissement | Système de refroidissement | M09 (Coupez le liquide de refroidissement) |
| M30 | Fin du programme | Termine le programme et réinitialise la machine | Contrôle du programme | M30 (Fin du programme) |
Astuce : lors de l'exécution de codes M, assurez-vous que la machine est dans le bon état, en particulier lors des changements d'outils ou du contrôle de la broche, afin d'éviter d'endommager la machine ou les outils.
En plus des codes G et M, il existe d'autres codes utilisés dans la programmation CNC pour contrôler divers aspects du processus d'usinage. Les codes T spécifient le numéro d'outil ou le décalage d'outil, tandis que les codes S définissent la vitesse de broche. Les codes F contrôlent la vitesse d'avance, dictant la vitesse à laquelle l'outil se déplace le long de la trajectoire programmée. Les codes D sont utilisés pour les décalages d'outils et les codes N sont utilisés pour les conversions écrites manuellement. Comprendre ces codes aide les programmeurs CNC à optimiser le processus d'usinage et à garantir la précision.
Mastercam est l'un des logiciels de FAO les plus utilisés dans l'industrie de la programmation CNC. Il offre de puissantes capacités pour les tâches d'usinage simples et complexes. Mastercam permet la génération de parcours d'outils, la création de G-code et la simulation d'opérations d'usinage. Son interface conviviale et son large éventail de fonctionnalités en font un choix populaire pour les programmeurs CNC dans des secteurs tels que l'aérospatiale, l'automobile et la fabrication de moules. Mastercam est particulièrement connu pour sa capacité à gérer facilement l'usinage multi-axes.
Fusion 360 est un logiciel de CAO/FAO basé sur le cloud développé par Autodesk. Il intègre des fonctionnalités de CAO et de FAO, ce qui le rend idéal pour les entreprises qui ont besoin d'un flux de travail rationalisé. Fusion 360 est populaire parmi les petites et moyennes entreprises en raison de son prix abordable et de sa facilité d'utilisation. Il prend en charge la modélisation 3D, la génération de parcours d'outils et la création de code G sur une seule plateforme. Fusion 360 offre également des capacités de simulation avancées, permettant aux programmeurs de vérifier leurs parcours d'outils et d'optimiser le processus d'usinage avant le début de la production.
SolidWorks CAM est une solution hybride CAO/FAO qui s'intègre parfaitement à SolidWorks. Il permet aux utilisateurs de créer des programmes CNC directement à partir de leurs conceptions SolidWorks. SolidWorks CAM est idéal pour les entreprises qui utilisent déjà SolidWorks pour leurs besoins de CAO. Le logiciel simplifie la génération de parcours d'outils et la création de codes G, ce qui en fait un outil précieux pour les programmeurs CNC. SolidWorks CAM offre également des fonctionnalités avancées telles que la reconnaissance de fonctionnalités, qui automatise le processus de programmation pour certaines fonctionnalités de pièces.
La première étape de l'écriture du code CNC consiste à exporter le modèle CAO dans un logiciel de FAO. Les modèles CAO sont généralement conçus dans des logiciels comme SolidWorks ou AutoCAD, et une fois la conception terminée, elles sont exportées vers un logiciel de FAO tel que Mastercam ou Fusion 360. Le modèle CAO sert de base à la génération de parcours d'outils et de code G.

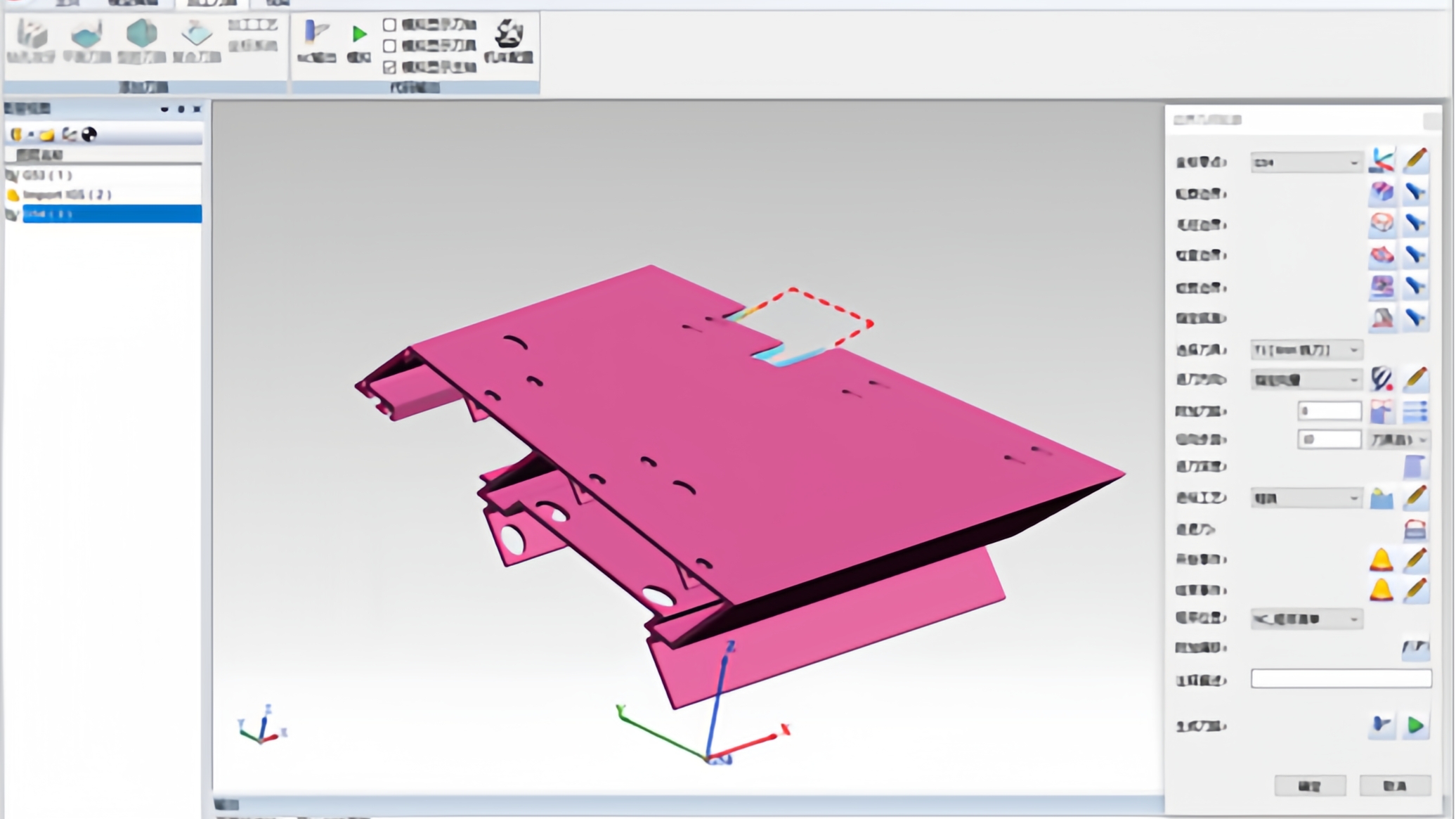

Une fois le modèle CAO dans le logiciel de FAO, l'étape suivante consiste à définir les opérations d'usinage et à générer les parcours d'outils. Les parcours d'outils sont les chemins que l'outil suivra pour retirer de la matière de la pièce. Le logiciel CAM permet aux utilisateurs de visualiser ces chemins et de simuler le processus d'usinage pour vérifier les erreurs potentielles, telles que les collisions d'outils ou les vitesses incorrectes.
Après avoir vérifié les parcours d'outils et généré le G-code, l'étape suivante consiste à transférer le code vers la machine CNC. Cela peut être fait via USB, transfert réseau direct ou connexion locale. Une fois le G-code chargé dans la machine, l'opérateur peut démarrer le processus d'usinage et la machine CNC suivra les instructions fournies dans le G-code pour produire la pièce.
La programmation CNC est vitale dans la fabrication moderne, permettant une haute précision et efficacité dans la production de pièces complexes. En transformant les conceptions CAO en G-code, il minimise l'intervention humaine et améliore la précision de la production. Différents types de programmation CNC, notamment manuelle, CAM et conversationnelle, offrent chacun des avantages uniques. Choisir le bon logiciel de programmation CNC, tel que Guangzhou Onustec Group Ltd. , garantit des résultats d'usinage optimaux. Guangzhou Onustec Group Ltd. fournit des solutions de pointe, améliorant la précision et la productivité, faisant de la programmation CNC un élément indispensable du paysage manufacturier actuel.
R : La programmation CNC est le processus de création d'instructions pour les machines CNC, qui convertit les conceptions CAO en code G lisible par machine pour des tâches telles que la découpe, le perçage et le fraisage.
R : La programmation CNC automatise les tâches complexes, minimisant l'intervention humaine et améliorant la précision, la vitesse et l'efficacité globale de la production dans des secteurs comme l'aérospatiale et l'automobile.
R : Les principaux types sont la programmation CNC manuelle, la programmation de fabrication assistée par ordinateur (FAO) et la programmation CNC conversationnelle, chacune adaptée à différents niveaux de complexité.
R : Les logiciels courants incluent des outils de CAO pour la conception de pièces, des logiciels de FAO comme Mastercam pour générer du code G et des outils de simulation pour vérifier les trajectoires d'outils dans l'usinage CNC.
R : Le choix dépend de vos besoins de production. Des logiciels tels que Fusion 360 et Mastercam offrent une gamme de fonctionnalités pour les opérations d'usinage CNC simples et complexes.
