Onustec Machine丨L'utilisation et l'entretien de la broche électrique

La broche électrique est une nouvelle technologie qui intègre la broche de machine-outil et le moteur de broche dans le domaine des machines-outils CNC. Associé à la technologie des moteurs linéaires et à la technologie des outils à grande vitesse, il fait entrer l'usinage à grande vitesse dans une nouvelle ère.

L'électrobroche comprend l'électrobroche elle-même et ses accessoires, y compris l'électrobroche, le dispositif de conversion de fréquence haute fréquence, le lubrificateur à brouillard d'huile, le dispositif de refroidissement, l'encodeur intégré, le changeur d'outils, etc. Le rotor du moteur est directement utilisé comme arbre principal de la machine-outil, et la coque de l'unité d'arbre principal est la base du moteur et coopère avec d'autres composants pour réaliser l'intégration du moteur et de l'arbre principal de la machine-outil. Ce type de structure de transmission dans laquelle le moteur de broche et la broche de la machine-outil sont « intégrés en un seul » rend les composants de la broche relativement indépendants du système de transmission et de la structure globale de la machine-outil, de sorte qu'elle peut être transformée en une « unité de broche », communément appelée « broche électrique » (broche électrique). ), les caractéristiques sont la vitesse élevée, la haute précision, le faible bruit, la faible inertie, la légèreté, la réponse rapide et la puissance élevée.

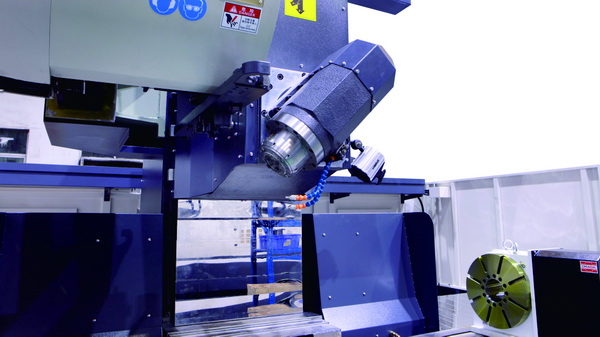

OYT Machine applique la broche électrique à la conception de machines-outils CNC à grande vitesse, annule la structure mécanique de la broche de l'entraînement par poulie et de l'entraînement par engrenage et simplifie considérablement la structure globale de la machine-outil. Le moteur intégré de la broche électrique est directement entraîné, ce qui réduit à zéro la longueur de la chaîne de transmission de la broche de la machine-outil et réalise la vitesse élevée et la haute précision de la machine-outil.

En tant que composant essentiel des machines-outils CNC, l'électrobroche doit être correctement utilisée et entretenue pour que la machine-outil ait une durée de vie plus longue et une efficacité de traitement plus élevée.

Précautions de sécurité :

1) Il est interdit aux techniciens non professionnels de régler, démonter ou réparer l'électrobroche.

2) En surveillant la température, les vibrations, le bruit anormal, le bruit, etc. de la broche électrique, il est possible de déterminer si la broche fonctionne normalement. En cas d'anomalie, veuillez arrêter immédiatement la machine et avertir le mécanicien.

3) Lorsque la broche électrique fonctionne, les pièces rotatives génèrent une énorme force centrifuge et l'opérateur doit ouvrir le dispositif de protection de sécurité de la machine-outil.

4) Il est strictement interdit de fonctionner au-delà des paramètres techniques spécifiés par l'électrobroche, sinon cela entraînerait des conséquences graves et imprévisibles.

5) Il est interdit d'utiliser le pistolet soufflant de poussière pour souffler de l'air vers le nez de la broche afin d'empêcher des corps étrangers de pénétrer à l'intérieur de la broche et d'endommager la broche.

6) La pression de l'air comprimé doit être comprise entre 0,6 et 0,8 MPa et l'air doit être maintenu sec et pur.

poignée:

1) Selon les différentes caractéristiques de traitement, il est nécessaire d'équiper un porte-outil approprié et de l'utiliser conformément aux exigences spécifiées, afin que les meilleures performances de la broche puissent être exercées.

2) Avant de commencer, vérifiez si le modèle du porte-outil est correct et assurez-vous que l'écrou et les autres accessoires sont installés de manière fiable. L'opérateur du lit doit dévisser l'écrou de la pince et ne peut pas utiliser la méthode d'insertion et d'extraction directe de l'outil pour changer l'outil afin d'éviter que l'outil ne s'envole.

3) Vérifiez si la surface de contact de l'outil est propre et après avoir serré l'outil, vérifiez si l'outil est serré en place.

4) Le porte-outil doit être testé par équilibre dynamique, sinon cela provoquerait des vibrations excessives de la broche électrique, réduirait la précision de la broche et endommagerait la machine-outil dans les cas graves.

Broche en marche :

1) Avant de démarrer, il est nécessaire de tester si le bouton d'arrêt d'urgence fonctionne normalement. En cas d'urgence pendant le traitement, veuillez appuyer immédiatement sur le bouton d'arrêt d'urgence.

2) Le signal de broche est détecté en temps réel, le signal de broche doit être présent lorsque la broche est en marche et l'opération de changement d'outil est interdite avant que la broche ne soit complètement arrêtée de tourner.

3) L'outil n'est pas fixe, il est strictement interdit de démarrer la broche, sinon cela mettrait en danger l'opérateur.

4) Pendant le fonctionnement de la broche, il est strictement interdit de toucher ses parties rotatives.

5) La vitesse de broche et la vitesse d'avance appropriées doivent être réglées en fonction de l'épaisseur du profil, de la technologie de traitement, de la forme de la section, du matériau, etc., pour éviter que l'outil ne se brise et ne blesse les personnes.

Moteur thermique en marche :

1) Étape 1 : Courez à 25 % de la vitesse maximale pendant 5 minutes.

2) Étape 2 : Courez à 50 % de la vitesse maximale pendant 5 minutes.

3) Étape 3 : Courez à 75 % de la vitesse maximale pendant 20 minutes.

Entretien et maintenance de l'électrobroche :

1) Lors de l'entretien de l'électrobroche, il faut s'assurer que l'électrobroche est débranchée de l'alimentation électrique et isolée, et que l'électrobroche doit arrêter complètement de tourner.

2) Défauts courants et mesures correctives

Problème Cause possible/Remède

La broche ne démarre pas ①La connexion des phases est incorrecte : vérifier la connexion électrique ②La broche est serrée : desserrer la pince

Surchauffe de la broche Alimentation insuffisante en liquide de refroidissement : la pompe tourne dans le mauvais sens. Échangez deux phases ; les tuyaux de refroidissement sont bouchés : nettoyez le système de refroidissement ou vérifiez s'il y a des plis dans les tuyaux de refroidissement

Température du liquide de refroidissement trop élevée : le système de refroidissement ne fonctionne pas ; vérifier le système de sécurité

Fonctionnement à charge constante : vérifiez si la sortie normale a été dépassée

Usure des roulements : remplacer les roulements

Unités de lubrification de roulements fournies avec des lubrifiants non spécifiés : vérifier que les paramètres de lubrification répondent aux exigences

La broche ne fonctionne pas correctement et présente des vibrations irrégulières. La poignée ne tient pas efficacement : voir point suivant

Dommages au roulement : remplacer le roulement

Système de serrage d'outil endommagé ou usé (ensemble ressort ou pince) : Remplacer les pièces endommagées ou usées.

Le porte-outil est hors de la tolérance spécifiée : remplacer le porte-outil

Le porte-outil ne peut pas être retiré Pression d'huile/d'air faible de l'unité de déchargement d'outil : vérifier la pression

Tuyau de l'unité de déchargement des couteaux mal branché ou cassé : vérifier et remplacer le tuyau si nécessaire

Cône/cône d'outil sans lubrification/nettoyage : augmenter la lubrification

Fuites de l’unité d’entraînement rotatif Joints de l’unité d’entraînement rotatif usés : remplacer l’unité d’entraînement rotatif

Entretien et maintenance du porte-outil et du trou conique :

1) Les déchets d'aluminium seront mélangés à de l'huile, de l'eau, etc., ce qui affectera l'effet de soufflage de poussière et provoquera une détérioration de l'environnement de travail. Veuillez garder la surface conique du porte-outil et le trou conique de la broche propres à tout moment, exempts d'eau, de poussière, de graisse (bloc d'huile), de copeaux d'aluminium ou d'autres débris.

2) Dans l'environnement de travail difficile de la broche, le trou conique de la tige de l'outil permet d'entrer facilement dans les copeaux d'aluminium. Une fois le travail quotidien terminé, la surface conique de la tige de l'outil et le trou conique de l'arbre rotatif doivent être nettoyés pour éviter d'affecter l'opération de changement d'outil ou de coincer et d'endommager la broche. Lorsque la machine est arrêtée pendant une longue période, il est nécessaire de procéder au traitement antirouille du trou conique. Il est recommandé d'utiliser un bâton de nettoyage spécial pour terminer le nettoyage des trous du cône. Après avoir nettoyé le trou conique, appliquez un peu de graisse pour améliorer l'efficacité du changement d'outil.

3) Nettoyez et entretenez la pince et la surface de contact chaque semaine, et essuyez-les avec de l'alcool pendant l'entretien.

4) Nettoyez soigneusement la surface conique du manche du couteau toutes les deux semaines avec un chiffon doux et propre imbibé d'éthanol. Après le nettoyage, vaporisez un produit antirouille sur la surface du cône et utilisez un chiffon propre pour l'étaler uniformément.

5) Pour les porte-outils HSK, afin de maintenir la haute efficacité de la pince, veuillez appliquer de la graisse sur le trou conique de l'arbre rotatif chaque mois. Une fois la graisse appliquée, effectuez plusieurs étapes de changement d'outil pour former une couche uniforme de graisse sur la surface du trou conique, puis retirez la tige de l'outil de la broche et essuyez toute graisse visible avec un chiffon propre (un excès de graisse peut endommager la broche et endommager la poignée).

Entretien et maintenance du système de refroidissement :

1) Étant donné que la broche électrique intègre le moteur dans l'unité de broche et que la vitesse est élevée, beaucoup de chaleur sera générée pendant le fonctionnement, provoquant un échauffement de la broche électrique, aggravant les caractéristiques thermiques et dynamiques de la broche électrique, affectant ainsi le fonctionnement normal de la broche électrique. Ouyat Machinery est équipé d'un mécanisme de refroidissement forcé d'un refroidisseur d'eau dans la conception de la machine-outil pour refroidir les roulements du stator et de la broche de la broche électrique, de sorte que la température de la broche électrique soit constante dans une certaine plage. Par conséquent, lors d’une utilisation quotidienne, une attention particulière doit être accordée au bon fonctionnement du mécanisme de refroidissement.

2) Surveillez en temps réel si le niveau d'eau du refroidisseur d'eau est normal. S'il est inférieur au niveau d'eau spécifié, veuillez le reconstituer à temps selon la méthode correcte.

3) Vérifiez le niveau de l'eau de refroidissement chaque semaine pour voir s'il y a du tartre ou des objets flottants. S'il existe, veuillez le remplacer à temps selon la méthode correcte.
