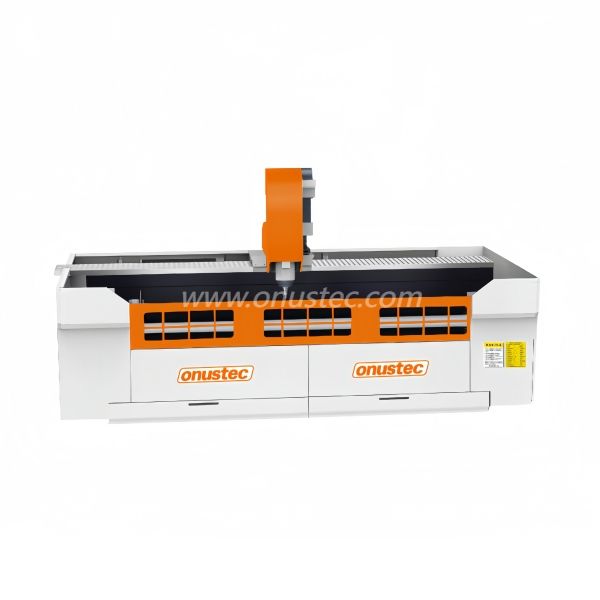

Centre d'usinage de profils CNC 3+1 axes

Partager sur:

Ce centre d'usinage de profilés CNC à 3 + 1 axes avec table de travail rotative servo est applicable au traitement des profilés composés d'aluminium et de métal. Il adopte des concepts de conception créatifs et des techniques de production conformément aux normes élevées allemandes et à une optimisation continue.

Il adopte la tête de la machine à couler et le dispositif de serrage de moulage, ainsi que la célèbre broche de haute précision, la réducteur, la vis à billes, le rack et le pignon, le guide linéaire, en particulier nos puissants techniques d'ingénierie d'assemblage bien formées professionnelles, qui garantissent la grande plage de traitement pour les profils de grande et composés et de courbe composés et la machine à haute précision pour les exigences de traitement élevées.

État de disponibilité:

Quantité:



enquête Ajouter au panier

Marque de produit:
Onustec

Centre d'usinage de profilés 3+1 axes
Conçu pour l'usinage économique et efficace des profils en aluminium et en acier à parois minces
Toutes les opérations, telles que le fraisage, le perçage, le taraudage, le fraisage de filets, le grugeage et le sciage, sont effectuées lorsque la barre profilée est à l'arrêt afin de protéger les surfaces profilées.
La table de travail rotative servo permet la fabrication de surfaces sur 3+1 axes
Le magasin d'outils linéaire à 4 positions permet un usinage rapide et un temps de changement d'outil court, optimisant ainsi les cycles d'usinage
Système de came professionnel avec affichage graphique 3D des pièces pour une utilisation pratique.
Le magazine peut être équipé d'une lame de scie à fente pour le broyage d'extrémité des profils de transom.
Portes de protection automatiques pour la sécurité
Système de lubrification d'huile centrale automatique
Contrôleur à 3 axes

Options

Tête de routage d'angle pour l'usinage d'en bas
T lame de la machine à sous pour fraisage Tenon et Mullion
Capteur d'outil automatique et mesure de longueur
Système de convoyeur des puces automobiles
Rideau lumineux
Scanner à barres
Étiqueter l'imprimante
Porte-outils
Collet Chuck
Collets
Lames de scie
Outils

sur:

En vertu d'un:

Produits Connexes

Fasade murale en aluminium à 4 axes

Routeur de copie à broche unique pour fenêtres et portes en aluminium

Centre d'usinage de profilés CNC en aluminium rapide à 3 axes

Fraiseuse à angles multiples pour profilés en aluminium

Fraiseuse d'extrémité de fenêtres de portes en aluminium

Grande scie à onglet double CNC de haute précision à 45 degrés

Routeur de copie à double broche

Foreuse multi-têtes en aluminium à haute efficacité

Produits Par Application

FAÇADE
Portes et fenêtres
SOLAIRE
Pont en aluminium
Nouveau véhicule énergétique
Transit ferroviaire
Maison intelligente
AÉROSPATIAL

Coup de voyage
Axe X	3000 mm
Axe y	300 mm
Axe z	300 mm
Axe A	-90°/0°/-90° (servomoteur)
Alimentation
Axe	X	Y	Z	A
Vitesse d'alimentation	50m / min	30 m/min	30 m/min	30 m/min
Vitesse de traitement	10000 mm / min	10000 mm / min	10000 mm / min	10000 mm / min
Servomoteur	1,0KW	850W	850W	850W
Exactitude de répositionnement	± 0,1 mm	± 0,1 mm	± 0,1 mm	± 0,1 mm
Broche
Pouvoir	9,0 kW
Max. Vitesse	24 000 tr/min
Tige d'outil	ISO 30
Magazine à outils
Type de magazine	Type linéaire
Capacité	4
Temps de changement d'outil	6s
Alimentation électrique
Tension	415V / 380V / 220V selon les exigences
Exigence de transformateur	25 kva
Source aérienne	0,6 MPA ~ 0,9 MPA
Consommation d'air	105L / min
Refroidissement
Traitement	Système de refroidissement par pulvérisation de brume
Broche	Refroidissement par air
Lubrification
Vis	Système de lubrification central automatique à l'huile
Guide linéaire	Système de lubrification central automatique à l'huile
Collection de poussière
Standard	Tiroir push-pull manuel
Facultatif	Système de convoyeur de copeaux
Protection
Protection des machines	Protection des capteurs de rideaux de lumière électronique
Données machine
Dimension (lxwxh)	4500x2000x2200mm
Poids	3800 kg
Exigences de fonctionnement
Puissance totale	12,65 kW
Température de l'environnement	5 ~ 40 C. Degré
Humidité de l'environnement	30 ~ 70
Intensité de vibration	<0,5 g
Protéger de la poussière flottante, de l'air corrosif
Résistance à la mise à la terre	<10Ω
