Usinage CNC de l'aluminium : comment planifier un flux de travail de traitement de profil à une seule pince

L"usinage multi-configurations introduit souvent de graves problèmes d"empilement de tolérances. Cela augmente l’intervention de l’opérateur et gonfle artificiellement les temps de cycle. Cela est particulièrement vrai pour les profilés en aluminium longs ou complexes. La transition vers un flux de travail à une seule pince est un moyen très efficace d"augmenter la production. Cependant, cela nécessite un alignement précis entre le maintien de la pièce, la stratégie de FAO et les capacités de la machine. Faire les choses correctement transforme votre atelier de fabrication. Vous éliminez les manipulations manuelles excessives. Vous réduisez également les rebuts causés par un mauvais alignement des points de référence. Ce guide fournit une feuille de route technique pour évaluer l"équipement, sélectionner les luminaires et planifier un flux de travail de traitement de l"aluminium à configuration unique. Vous apprendrez comment augmenter le débit sans compromettre la précision des pièces. Nous couvrons tout, du dispositif de serrage spécialisé à la programmation sensible aux collisions pour garantir un succès de production constant.

Points clés à retenir

• Le traitement à une seule pince élimine les erreurs de décalage des données, réduisant ainsi les taux de rebut et le recours au refixage manuel.
• Le succès dépend d'un dispositif de serrage spécialisé, tel que des étaux à profil bas ou des systèmes de vide, qui empêche la déformation des extrusions d'aluminium à paroi mince.
• La sélection des équipements (3 axes ou 4 axes) doit s'aligner strictement sur la géométrie du profil et le volume de production requis.
• Un investissement initial dans la programmation CAM sensible aux collisions est nécessaire pour maximiser en toute sécurité la portée de l'outil dans une seule configuration.

L"analyse de rentabilisation de l"usinage CNC en aluminium à une seule pince

Les flux de travail traditionnels reposent souvent sur plusieurs configurations pour réaliser une seule pièce. Vous repositionnez constamment les pièces. Chaque fois qu"un opérateur retourne une extrusion, il introduit une petite erreur de position. Ces écarts microscopiques s’aggravent rapidement. Nous appelons cela le cumul de tolérance. Au cours d"une longue extrusion, cet empilement conduit à des pièces rejetées et à un gaspillage de matériaux. Les opérateurs perdent également de précieuses heures en changements de luminaires. Votre broche reste inactive pendant que les réglages manuels sont effectués. Ces coûts cachés érodent les marges bénéficiaires.

La mise en œuvre d"une stratégie à une seule pince transforme l"usinage CNC de l"aluminium. Nous devons établir des mesures objectives pour mesurer le succès de cette transition. Votre objectif principal est une amélioration mesurable des indicateurs de performance clés. Nous recherchons les critères suivants :

• Réduction du temps de cycle global d'étage à étage : l'élimination des retournements manuels augmente directement le rendement quotidien.
• Cpk (Process Capability Index) amélioré : un référencement cohérent des données garantit que les fonctionnalités s'alignent parfaitement à chaque fois.
• Taux de rebut induits par les fixations réduits : les pièces restent sécurisées sans subir de contraintes de serrage répétées.

Les propriétés de l’aluminium nécessitent une attention particulière lors de l’usinage. Le matériau présente une excellente usinabilité. Cependant, il reste très sujet aux distorsions de serrage. Les parois minces se déforment facilement. De plus, l’aluminium absorbe et retient rapidement la chaleur. La dilatation thermique provoque la croissance des pièces lors de cycles de coupe agressifs. La réduction de la configuration minimise le temps passé par une pièce à absorber la chaleur ambiante et la chaleur de coupe. La consolidation des opérations en une seule configuration devient à la fois très bénéfique et techniquement exigeante. Il faut gérer parfaitement les forces et les températures.

Surmonter les défis de maintien des profils extrudés

La distorsion du serrage détruit plus d’extrusions d’aluminium que de mauvais paramètres de coupe. La pression standard de l"étau écrase facilement les profilés à paroi mince. Les opérateurs serrent souvent trop les colliers pour empêcher les pièces de glisser. Cette pratique déforme le métal. Lorsque vous relâchez la pince, le matériau rebondit. Les caractéristiques soigneusement usinées sortent soudainement des limites de tolérance. Nous devons nous attaquer directement à cette distorsion de serrage.

Les experts du secteur s"appuient sur des solutions fondées sur des preuves pour sécuriser les extrusions délicates. Vous avez besoin d"un matériel spécialisé pour saisir la pièce fermement mais doucement. Considérez ces méthodes éprouvées :

1. Étaux à profil bas : Ces étaux ne saisissent que la fraction inférieure d'un pouce du stock. Ils maximisent l'accès des outils aux côtés et aux bords inférieurs. La broche se déplace librement sans interférence.
2. Mâchoires souples personnalisées : les machinistes découpent les profils négatifs de l'extrusion dans des mâchoires en aluminium ou en acétal. Ces mâchoires personnalisées répartissent la force de serrage uniformément sur les contours complexes. Ils évitent les écrasements localisés.
3. Méthodes de fixation sous vide et d'adhésif : Certaines plaques architecturales sont extrêmement fines. Le serrage mécanique échoue tout simplement. Nous utilisons des tables aspirantes ou des rubans acryliques double face pour maintenir à plat ces pièces délicates.

L’atténuation des risques nécessite une discipline opérationnelle stricte. Vous ne pouvez pas deviner quelle force appliquer. Les opérateurs doivent utiliser des clés à limitation de couple. Ces outils garantissent des configurations reproductibles à chaque fois. Les systèmes de serrage dynamiques sont également utiles. Ils ajustent la force de maintien en fonction de la charge de coupe. Le matériau ne doit jamais atteindre sa limite d"élasticité. Un bon maintien de la pièce garantit que vos extrusions restent impeccables tout au long du cycle d"usinage.

Évaluation des équipements : adapter les centres d"usinage à l"application

La sélection du bon centre d"usinage détermine le succès de votre flux de travail à une seule pince. Vous devez aligner les capacités de l"équipement strictement sur la géométrie de votre profil. Les extrusions linéaires standards nécessitent une approche différente de celle des façades architecturales complexes.

Parfois, un équipement plus simple fait parfaitement l’affaire. Identifiez quand un centre d'usinage rapide de profilés CNC en aluminium à 3 axes est suffisant. Ces machines excellent dans les extrusions linéaires standard. Ils gèrent sans effort le perçage, le fraisage et les cadres industriels simples. Lors de l’évaluation d’une machine à 3 axes, vérifiez plusieurs spécifications clés. Recherchez des vitesses de déplacement rapides pour minimiser les temps sans coupe. Assurez-vous que le régime de la broche prend en charge des taux d'enlèvement de matière (MRR) élevés. L'aluminium aime les vitesses élevées, nécessitant souvent 18 000 à 24 000 tr/min. Enfin, vérifiez la longueur du lit. Les profils longs nécessitent des lits allongés ou des capacités de passage pour éviter un repositionnement manuel.

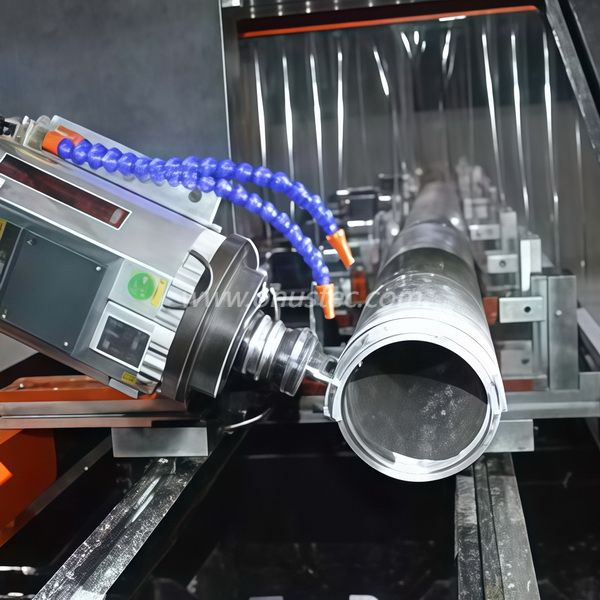

Des géométries plus complexes nécessitent une cinématique avancée. Identifiez quand un centre d’usinage CNC pour façades de murs-rideaux en aluminium à 4 axes est obligatoire. Les profils architecturaux à plusieurs côtés nécessitent une rotation. Les angles complexes et les parcours d'outils rotatifs continus sont impossibles sur les machines 3 axes standard sans réajustement. Lors de l'évaluation de solutions à 4 axes, examinez attentivement la rigidité du tourillon rotatif. Assurez-vous qu’il gère l’effet de levier des longues extrusions. Choisissez entre les capacités continues et indexées du 4ème axe. Le mouvement continu permet une coupe multi-axes simultanée. Le mouvement indexé verrouille la pièce à des angles spécifiques. Vérifiez également les systèmes d’évacuation des copeaux robustes. La gravité emprisonne souvent les copeaux dans les poches en rotation.

Tenez compte de l’évolutivité et de l’encombrement de la machine. Évaluez l’espace au sol disponible par rapport à votre longueur d’extrusion maximale. Vous devez également évaluer la capacité du changeur d"outils automatisé (ATC). Les opérations à configuration unique nécessitent une bibliothèque d’outils diversifiée. Un ATC robuste garantit que la machine ne s"arrête jamais pour attendre les changements d"outils manuels.

Comparaison des caractéristiques des équipements

Réalités de mise en œuvre et contraintes de programmation CAM

Une stratégie à une seule pince introduit une programmation unique et des défis physiques. La portée de l"outil et la rigidité créent un compromis inhérent. Atteindre les luminaires discrets nécessite souvent des outils plus longs. Le dépassement prolongé de l"outil augmente le risque de broutage. Cela provoque également une déviation lors de la coupe de l’aluminium. Nous atténuons cela en utilisant des porte-outils amortisseurs de vibrations. Les supports rétractables ou hydrauliques offrent une concentricité et une rigidité supérieures. Vous devez équilibrer la nécessité d"atteindre les éléments latéraux et la nécessité d"une configuration de coupe rigide.

Éviter les collisions devient une nécessité absolue. Vous demandez à la broche de naviguer autour des fixations et tourillons personnalisés. Vous devez utiliser une simulation précise de jumeau numérique dans votre logiciel de FAO. Les programmeurs créent des modèles 3D exacts de la machine, du montage et du stock. Le logiciel simule chaque mouvement avant que la machine réelle ne bouge. Cela évite les accidents catastrophiques entre la broche et le luminaire. L"usinage de plusieurs faces en une seule configuration ne laisse aucune place aux conjectures.

Les stratégies d"évacuation des copeaux nécessitent une planification minutieuse. Les configurations simples impliquent souvent des poches profondes ou des géométries pivotées. Les copeaux s"accumulent à l"intérieur de ces cavités. La recoupe des copeaux ruine les finitions de surface et casse les fraises. Programmez des parcours d"outils qui permettent aux copeaux de s"effacer naturellement. Utilisez un liquide de refroidissement à haute pression pour éliminer les débris. Les jets d"air fonctionnent exceptionnellement bien pour l"aluminium, car ils empêchent les copeaux d"adhérer à la fraise. L"intervention manuelle doit être nulle pendant un cycle entièrement optimisé.

La gestion thermique est tout aussi critique. Les configurations uniques à cycle long génèrent une chaleur importante. L"aluminium possède un coefficient de dilatation thermique élevé. Le matériau s’allonge physiquement à mesure qu’il chauffe. Si vous usinez un profilé de trois mètres sans gérer la chaleur, les trous finaux dériveront hors tolérance. Gérez l’accumulation de chaleur en optimisant les taux d’alimentation. Maintenez la charge de copeaux élevée afin que la chaleur soit transférée dans la puce et non dans la pièce. Le programme de refroidissement s"arrête si nécessaire.

Présélection de partenaires d"équipement et d"usinage

Naviguer sur le marché des équipements nécessite un cadre structuré d’évaluation des fournisseurs. Vous devez ignorer les allégations marketing pour évaluer la véritable capacité. Si vous envisagez d’acheter une machine, exigez des tests de ruissellement rigoureux. N"acceptez pas de tests sur des blocs de démonstration standards. Demandez-leur de couper vos profils spécifiques. Vérifiez la précision de la position sur de longues courses à l’aide de l’interférométrie laser. Une machine peut respecter des tolérances strictes supérieures à 500 mm, mais dériver fortement sur un lit de 3 mètres.

Si vous externalisez la production, évaluez attentivement vos partenaires d"usinage. Demander de la documentation sur leurs stratégies de maintien des pièces de travail. Demandez-leur comment ils combattent la distorsion des parois minces. Examinez leurs processus d’assurance qualité pour la vérification des tolérances à configuration unique. Un partenaire fiable partage volontiers ses données sur la capacité du processus.

Le niveau de service et la conformité sont extrêmement importants. Assurez-vous que tous les équipements répondent aux normes de sécurité régionales telles que CE ou UL. Ne négligez pas le support après-vente. Les fournisseurs doivent offrir un support technique réactif et localisé. Les intégrations complexes à 4 axes nécessitent inévitablement un dépannage. Attendre des semaines pour qu"un technicien arrête votre production.

Définissez des actions immédiates pour avancer. Commencez par réaliser une étude temporelle de vos pièces multi-installations actuelles. Documentez les heures de travail consacrées au retournement et à la ré-indication des pièces. Calculez le retour sur investissement (ROI) potentiel en vous basant strictement sur la réduction du temps de cycle et l’élimination des rebuts. Ces données fournissent la justification nécessaire pour mettre à niveau votre flux de travail.

Conclusion

La transition vers un flux de travail d"usinage CNC en aluminium à une seule pince offre d"énormes avantages opérationnels. Cela nécessite une planification initiale plus élevée et un maintien du travail spécialisé. Vous devez investir dans une simulation CAM robuste et des montages de précision. Cependant, le retour sur investissement en termes de débit et de précision justifie facilement les efforts déployés pour la production de profilés en volume moyen à élevé. Vous éliminez l’accumulation de tolérances, réduisez la fatigue de l’opérateur et réduisez considérablement les taux de rebut.

Passez à l’étape suivante vers l’optimisation de votre atelier de fabrication. Soumettez un dessin CAO de votre extrusion la plus problématique à un spécialiste de l"équipement pour une estimation du temps de cycle. Demandez une consultation sur les porte-pièces personnalisés pour voir comment les étaux à profil bas peuvent transformer votre processus. Consultez les spécifications détaillées de la machine pour trouver celle qui correspond parfaitement à vos besoins de production.

FAQ

Q : Comment éviter les vibrations et les vibrations lors de l"usinage de profilés en aluminium minces en une seule configuration ?

R : La prévention du broutage repose sur un maintien rigide de la pièce et sur un outil court qui dépasse. Utilisez des mâchoires souples sur mesure pour soutenir pleinement les parois minces. Passez à des porte-outils amortisseurs de vibrations comme des mandrins hydrauliques ou à frettage. Enfin, optimisez vos flux et vos vitesses. Maintenez une lourde charge de copeaux pour stabiliser la fraise et utilisez des parcours d"outils de fraisage dynamiques à grande vitesse pour réduire l"engagement radial.

Q : Un centre d"usinage de profilés à 3 axes peut-il atteindre les mêmes tolérances qu"une machine à 4 axes ?

R : Une machine à 3 axes excelle dans les tolérances sur une seule face. Cependant, le travail sur plusieurs faces nécessite un retournement manuel sur un centre à 3 axes. Cette réindexation manuelle augmente le risque de décalage des données. Une machine à 4 axes utilise le positionnement rotatif pour accéder à plusieurs faces sans relâcher la pièce, garantissant ainsi des tolérances relationnelles supérieures sur tous les côtés usinés.

Q : Quelle est la longueur maximale de profil que les centres de profilage CNC typiques peuvent gérer ?

R : Les centres de profilés CNC standard traitent généralement des longueurs allant de 3 mètres à plus de 7 mètres. Pour les pièces architecturales exceptionnellement longues, les fabricants utilisent des machines à bancs allongés. Certaines machines spécialisées disposent de capacités de passage, permettant aux extrusions plus longues que l"enveloppe de la machine d"être indexées et usinées en segments séquentiels.

Q : Comment la force de serrage affecte-t-elle la tolérance finale d"une extrusion d"aluminium ?

R : Une force de serrage excessive courbe ou écrase physiquement l’aluminium à paroi mince. Les machinistes ont découpé les traits dans cet état déformé. Une fois l"étau ouvert, le matériau subit un effet de « ressort ». La pièce reprend sa forme naturelle, mais les caractéristiques usinées sortent instantanément des tolérances. L’application précise du couple est obligatoire.
