Qu'est-ce que l'aluminium usiné CNC ?

L"aluminium usiné CNC représente un choix de matériau de fabrication hautement stratégique. Il équilibre parfaitement la résistance structurelle, le faible poids et l’efficacité du temps de cycle rapide. Les ingénieurs modernes s"appuient sur ce métal pour repousser les limites de performances dans les secteurs de l"aérospatiale, de l"automobile et de l"électronique grand public.

La transition d"une pièce du prototypage en faible volume vers la fabrication à grande échelle présente des défis importants. Les équipes doivent optimiser les taux d’enlèvement de matière tout en contrôlant strictement la stabilité dimensionnelle. Sans une planification adéquate, les inefficacités mineures de la conception se multiplient rapidement en dépassements budgétaires massifs. L"usinage de billettes brutes en pièces finies exige de la précision.

Ce guide comble le fossé entre les propriétés métallurgiques de base et la prise de décision en bas de l"entonnoir. Vous apprendrez comment adapter des nuances d"alliages spécifiques à vos exigences mécaniques exactes. Nous explorons également les stratégies d"équipement et les protocoles de vérification des fournisseurs pour garantir le succès de votre production. Laissez-nous explorer comment vous pouvez optimiser votre prochain cycle de fabrication.

Points clés à retenir

• Comprendre « qu'est-ce que l'aluminium usiné CNC » nécessite d'évaluer des qualités d'alliage spécifiques par rapport aux exigences mécaniques et aux contraintes budgétaires.
• Le choix de l'équipement d'usinage (des fraiseuses standard au centre d'usinage rapide de profilés CNC en aluminium à 3 axes) dicte les temps de cycle et les coûts par pièce.
• La sélection du bon partenaire de fabrication repose sur la vérification de ses stratégies d'outillage, de sa gestion thermique et de ses protocoles d'inspection après usinage.
• L'usinabilité des matériaux a un impact direct sur le retour sur investissement ; des vitesses plus élevées signifient des coûts de main-d'œuvre inférieurs, à condition que les tolérances soient strictement gérées.

Définir la référence : pourquoi l"aluminium usiné CNC stimule le retour sur investissement de la production

Les ingénieurs sont confrontés à une bataille constante lors de la sélection des matières premières pour les nouvelles gammes de produits. Vous devez mettre en balance les prix des matières premières et le temps nécessaire pour couper, percer et fraiser ces matériaux. Pour bien comprendre ce qu'est l'aluminium usiné CNC d'un point de vue commercial, nous devons évaluer ses avantages économiques en atelier.

Cadrage des problèmes commerciaux

Comparez l"aluminium avec des alternatives courantes comme l"acier inoxydable, le titane et les plastiques techniques. L"acier offre une résistance incroyable. Cependant, la coupe de l"acier nécessite un couple de broche immense et des vitesses d"avance nettement plus lentes. Le titane offre une résistance supérieure à la chaleur mais dégrade rapidement les outils de coupe. Les plastiques techniques n"ont pas la rigidité structurelle requise pour les assemblages mécaniques soumis à de fortes contraintes.

L"aluminium résout ces problèmes complexes. Il coûte légèrement plus cher par livre que l"acier doux. Pourtant, les fabricants récupèrent ce coût grâce à des cycles d’usinage considérablement plus courts. Des temps de cycle plus rapides réduisent directement les tarifs horaires de la machine appliqués à votre facture finale. L’aluminium constitue le juste milieu idéal pour la fabrication à grande échelle.

L"avantage de l"usinabilité

L"aluminium possède une structure moléculaire naturellement douce et hautement usinable. Cette caractéristique permet aux opérateurs d’atteindre des taux d’enlèvement de matière massifs (MRR). Les centres d"usinage modernes peuvent faire tourner les outils de coupe à 15 000 tr/min ou plus lors du traitement de billettes d"aluminium.

Ces vitesses élevées réduisent le temps de broche global par pièce. Par conséquent, vous dépensez moins d’argent en main d’œuvre et en frais généraux de machine. De plus, la coupe de l’aluminium exerce une contrainte minimale sur les outils en carbure. La durée de vie de l"outil est considérablement prolongée. Les opérateurs doivent rarement interrompre la production pour remplacer les fraises cassées. Un flux de production continu maximise votre retour sur investissement en matière de fabrication.

Indicateurs clés de performance (KPI)

L"évaluation du succès de vos composants usinés nécessite des mesures claires. Suivez ces KPI spécifiques lors de vos cycles de production pilotes :

• Rapport résistance/poids : assurez-vous que la pièce résiste aux charges opérationnelles sans ajouter de masse inutile.
• Conductivité thermique : mesurez l'efficacité avec laquelle la pièce dissipe la chaleur des composants électroniques critiques.
• Rugosité de surface (Ra) : Vérifiez que les paramètres de coupe produisent une finition lisse dès la sortie de la machine.
• Résistance à la corrosion : évaluez la capacité de l'alliage nu à résister à l'exposition environnementale avant d'appliquer des revêtements protecteurs.

Cadre de sélection des matériaux : évaluation des alliages standards et hautes performances

La spécification de « aluminium » générique sur un dessin CAO garantit des résultats incohérents. La famille de l"aluminium comprend des séries d"alliages distinctes classées selon leurs principaux éléments d"alliage. La sélection de la qualité appropriée évite une défaillance catastrophique des pièces sur le terrain.

6061-T6 (la norme à usage général)

Les fabricants considèrent le 6061-T6 comme le cheval de bataille incontesté de l’industrie. Il contient du magnésium et du silicium. Cette combinaison produit un matériau extrêmement polyvalent. Le 6061-T6 excelle dans les composants structurels, les supports automobiles et les fixations générales d"usine.

Cet alliage accepte parfaitement les procédés de soudage standards. Il répond également parfaitement aux traitements d"anodisation. Cependant, le 6061-T6 présente des compromis. Il offre une résistance à la traction inférieure à celle des qualités dédiées à l"aérospatiale. Vous ne devez pas spécifier ce matériau pour les composants aéronautiques très sollicités.

7075-T6 (La référence aérospatiale)

Lorsque l’échec n’est pas une option, les ingénieurs se tournent vers le 7075-T6. Le zinc agit ici comme le principal élément d’alliage. Cette formulation offre une résistance comparable à celle de nombreux aciers de construction. Les cadres aérospatiaux, les armes militaires et la robotique à forte contrainte dépendent fortement du 7075-T6.

Vous devez soigneusement considérer ses inconvénients. Le 7075-T6 est notoirement difficile à souder. Il impose également un prix de matière première nettement plus élevé que celui des alliages de la série 6000. De plus, sa teneur élevée en zinc le rend légèrement plus sujet à la corrosion dans les environnements marins difficiles.

Notes alternatives (2024, 5052, 6063)

Les applications spécialisées nécessitent des profils métallurgiques spécifiques. Considérez ces options alternatives pour les exigences de fabrication de niche :

• 2024 : Le cuivre offre une excellente résistance à la fatigue. Les ailes et les structures du fuselage des avions utilisent largement cette qualité.
• 5052 : Cette nuance offre une aptitude au pliage exceptionnelle. Les fabricants l'utilisent principalement pour les boîtiers en tôle et le matériel marin.
• 6063 : Connu sous le nom d’alliage architectural. Il forme sans effort des extrusions personnalisées et accepte des finitions de surface complexes.

Votre objectif décisionnel doit se concentrer sur l’environnement opérationnel. Adaptez toujours l’alliage à vos exigences de finition finale. La compatibilité de l"anodisation varie considérablement selon ces différentes séries de matériaux.

Tableau 1 : Guide de référence rapide pour les alliages d"aluminium

Élément d'alliage primaire de qualité alliage	Meilleures	applications	Indice d'usinabilité
6061-T6	Magnésium / Silicium	Automobile, Luminaires, Usage Général	Excellent
7075-T6	Zinc	Aérospatiale, militaire, stress élevé	Bien
2024-T3	Cuivre	Pièces d"aviation à haute fatigue	Équitable
5052-H32	Magnésium	Tôle, boîtiers marins	Juste (gommeux)

Faire correspondre la géométrie des pièces à la bonne technologie d"usinage

Choisir le bon alliage ne représente que la moitié de la bataille. Vous devez affecter vos conceptions aux machines appropriées. Une inadéquation entre la géométrie des pièces et l’architecture de la machine détruit votre efficacité de production.

Fraisage CNC standard par rapport aux machines à profilés en aluminium

Les centres d"usinage verticaux (VMC) traditionnels à 3 et 5 axes excellent dans la découpe de blocs pleins. Ils gèrent parfaitement les géométries complexes et multidimensionnelles. Cependant, ils ont du mal à utiliser des composants extrêmement longs et minces.

Si votre projet implique de longues géométries extrudées comme des cadres de panneaux solaires, des rails de transport ou des voies de guidage linéaires, vous avez besoin d'un équipement spécialisé. Les usines standard nécessitent plusieurs configurations pour usiner un rail de 10 pieds de long. Les opérateurs doivent faire glisser la pièce à travers les portes de la machine à plusieurs reprises. Les machines à profilés en aluminium résolvent ce problème. Ils sont dotés de lits de déplacement étendus sur l'axe X, conçus spécifiquement pour les longues extrusions. Cela élimine complètement les configurations secondaires.

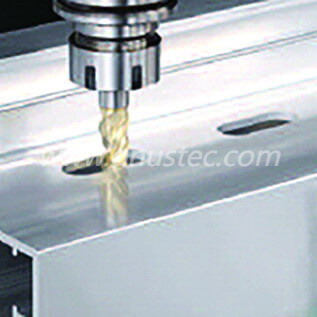

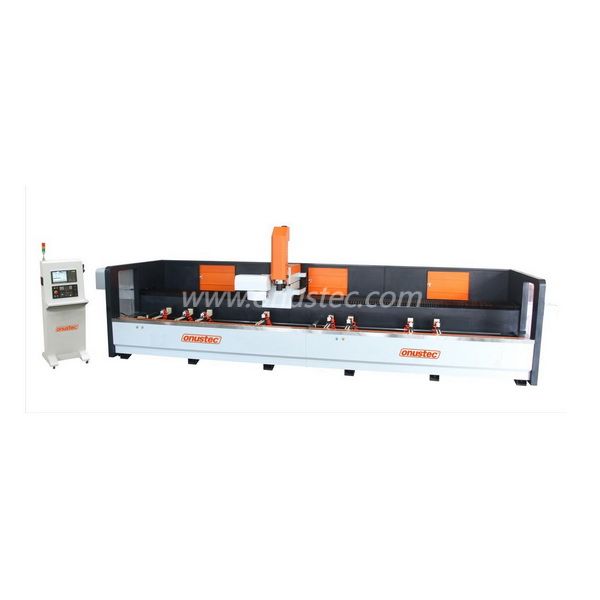

Le rôle d"un centre d"usinage rapide de profilés CNC en aluminium à 3 axes

La viabilité commerciale exige de la rapidité. Un centre d'usinage de profilés CNC en aluminium rapide à 3 axes utilise des broches à haut régime conçues spécifiquement pour une coupe légère et à grande vitesse. Contrairement aux aciéries lourdes construites pour l'acier, ces centres de profilage accélèrent rapidement.

Ils offrent une évolutivité massive. Un centre d"usinage de profilés dédié réduit considérablement les temps de configuration et les temps de cycle des pièces linéaires. Vous serrez l"extrusion une fois. La broche parcourt toute la longueur de la matière première, perçant et rainurant en un seul passage. Cette architecture spécialisée dépasse largement les VMC traditionnelles.

Capacités de tournage et de fraisage

Les pièces cylindriques nécessitent un traitement au tour. Les centres de tournage standard font tourner la tige d"aluminium brut tandis qu"un outil stationnaire sculpte le profil. Si votre pièce cylindrique nécessite des trous percés en croix ou des surfaces fraisées plates, spécifiez une machine de fraisage-tournage.

Les machines de fraisage-tournage utilisent des outils sous tension. La tourelle du tour contient des broches de fraisage miniatures. Cette capacité permet aux opérateurs de tourner, percer et fraiser la pièce en aluminium en une seule opération. La minimisation de la manipulation manuelle des pièces réduit les coûts de main-d’œuvre et empêche l’empilement cumulatif des tolérances.

Risques de mise en œuvre, prévention des défauts et réalités EEAT

Les équipes d’approvisionnement expérimentées savent que la théorie correspond rarement à la réalité sur le terrain. L"usinage de l"aluminium comporte des risques physiques distincts. Vous devez gérer de manière proactive la dynamique thermique et les interactions avec les outils de coupe.

Expansion thermique et déformation

Risque : L'aluminium possède un coefficient de dilatation thermique particulièrement élevé. Comme l’outil de coupe génère du frottement, la pièce absorbe de la chaleur. L'aluminium se dilate physiquement. Si la machine coupe la pièce à sa dimension finale à chaud, la pièce rétrécira en refroidissant. Ce changement dimensionnel ruine les pièces à tolérances serrées.

Atténuation : évaluez attentivement vos fournisseurs sur leurs stratégies de refroidissement. Le liquide de refroidissement à haute pression empêche l’accumulation de chaleur. De plus, des ateliers expérimentés séparent les étapes d’ébauche et de finition. Ils retirent le matériau en vrac, laissent la pièce refroidir, puis effectuent un dernier léger passage d'écrémage. Les pièces aérospatiales complexes nécessitent souvent une cuisson intermédiaire de soulagement des contraintes thermiques.

Erreur courante : Ne laissez jamais les opérateurs parcourir à sec des chemins de dégrossissage agressifs. La distorsion thermique est irréversible dans les boîtiers en aluminium à paroi mince.

Outillage et bord rapporté (BUE)

Risque : L'aluminium fond à des températures relativement basses. Un frottement élevé fait fondre de minuscules particules d’aluminium et les soude directement à l’outil de coupe. Nous appelons ce phénomène Built-Up Edge (BUE). Une fois le BUE formé, l’outil perd son tranchant. Il commence à enduire le métal au lieu de le couper, détruisant ainsi la finition de votre surface.

Atténuation : assurez-vous que votre partenaire d'usinage utilise des fraises appropriées. Ils doivent utiliser des outils en carbure polis et non revêtus. Les cannelures polies empêchent l'aluminium d'adhérer. Pour une production en très grand volume, nécessitez des outils revêtus de DLC (Diamond-Like Carbon). Les revêtements DLC offrent un pouvoir lubrifiant suprême et éliminent complètement le BUE.

Réalités de tolérance et de finition de surface

Une tolérance excessive entraîne des coûts de production astronomiquement élevés. De nombreux ingénieurs appliquent inutilement des tolérances aérospatiales ultra-serrées aux pièces cosmétiques non critiques.

Définissez des tolérances de base réalistes. Une fraiseuse CNC standard peut facilement contenir +/- 0,005 pouces sur les éléments en aluminium standard. Les finitions de surface standard « telles qu"usinées » oscillent généralement autour de 63 Ra. Ne spécifiez pas une finition miroir 16 Ra ou une tolérance de +/- 0,001 pouce à moins que l"assemblage mécanique ne l"exige absolument.

Liste restreinte de fournisseurs : comment contrôler un partenaire d"usinage

La qualité de vos créations dépend de celle du partenaire qui les exécute. Vérifier un fournisseur d’usinage CNC nécessite de regarder au-delà de ses brochures marketing. Vous devez auditer leurs systèmes qualité et leurs capacités de post-traitement.

Conformité et assurance qualité

Les industries réglementées tolèrent le zéro défaut. Si vous vous approvisionnez en composants aérospatiaux, de défense ou médicaux, vous devez exiger des certifications strictes. Exigez une preuve d’enregistrement AS9100 ou ISO 9001:2015.

Les métaux contrefaits sont un fléau pour la chaîne d’approvisionnement mondiale. L’aluminium de qualité inférieure n’a pas l’intégrité structurelle requise pour un fonctionnement sûr. Exigez une transparence absolue concernant les rapports de tests de matériaux (MTR). Votre fournisseur doit fournir un MTR certifié retraçant la billette d"aluminium jusqu"à la fonderie d"origine. Cela empêche la substitution d’alliages de faible qualité.

Capacités de finition de surface

L’aluminium nu se raye facilement. Il s"oxyde également avec le temps. La plupart des pièces de production nécessitent des revêtements de protection secondaires. Vous devez donner la priorité aux fournisseurs offrant des capacités de post-traitement intégrées.

Évaluez leur réseau interne ou géré pour la finition de surface. Les exigences courantes incluent :

• Anodisation de type II : Ajoute une fine couche protectrice et permet une teinture de couleurs vives.
• Anodisation à couche dure de type III : crée une surface d'usure épaisse semblable à de la céramique pour les composants à friction élevée.
• Chem Film (Alodine) : Fournit une résistance à la corrosion tout en maintenant la conductivité électrique.
• Projection de perles : élimine les marques d'outils et crée une esthétique mate uniforme avant l'anodisation.

Le regroupement de l"usinage et de la finition sous un seul fournisseur réduit considérablement la logistique de votre chaîne d"approvisionnement.

Analyse coût-volume

Un fournisseur qui excelle dans le prototypage pourrait avoir des difficultés avec la fabrication en série. Vous avez besoin d’un cadre de transition. Les prototypes en faible volume entraînent des coûts par pièce élevés car le temps de configuration domine l"équation.

À mesure que vous passez à une production en grand volume, l’accent est entièrement mis sur la réduction du temps de cycle. Recherchez des fournisseurs utilisant l’automatisation des pools de palettes. Les changeurs de palettes automatisés chargent des billettes d"aluminium fraîches dans la machine tandis que la broche coupe en continu une autre pièce. Cette capacité de fabrication sans faille réduit considérablement les taux de main-d"œuvre et garantit des calendriers de production cohérents.

Conclusion

• Une fabrication réussie de l’aluminium nécessite d’adapter directement la qualité de votre alliage spécifique à l’environnement d’utilisation finale.
• Optimisez l'efficacité de votre production en sélectionnant la bonne architecture de machine, en utilisant des centres de profilés spécialisés pour les extrusions longues et des fraiseuses à 5 axes pour les blocs complexes.
• Auditez de manière agressive vos fournisseurs sur leurs stratégies de gestion thermique, leur traçabilité MTR et leurs capacités intégrées de finition de surface.
• Effectuez un examen complet de la conception pour la fabricabilité (DFM) sur vos fichiers CAO actuels afin d'éliminer les tolérances strictes inutiles.
• Contactez immédiatement vos partenaires d'usinage présélectionnés pour demander une revue technique et un appel d'offres basé sur ces critères optimisés.

FAQ

Q : Quel est l’alliage d’aluminium le plus rentable pour l’usinage CNC ?

R : 6061-T6 représente le choix le plus rentable pour l’usinage CNC général. Il équilibre parfaitement l’abordabilité des matières premières, la disponibilité mondiale généralisée et l’excellente usinabilité. Il réduit considérablement le temps de broche par rapport aux alliages aérospatiaux plus résistants tout en offrant une intégrité structurelle adéquate pour la plupart des applications commerciales.

Q : Les pièces CNC en aluminium peuvent-elles être soudées ?

R : Oui, mais la soudabilité dépend entièrement de la qualité spécifique de l"alliage. Vous pouvez facilement souder les alliages 6061 et 5052 en utilisant les procédés TIG ou MIG standards. À l’inverse, il faut généralement éviter de souder l’aluminium 7075, car sa forte teneur en zinc provoque de graves microfissures et une perte de résistance structurelle lors des cycles thermiques.

Q : À quelle finition de surface puis-je m"attendre dès la sortie de la machine ?

R : Vous pouvez généralement vous attendre à une finition de surface standard « telle qu"usinée » comprise entre 63 Ra et 125 Ra. Cette finition présente des marques d"outils visibles et uniformes. Si votre pièce nécessite une perfection esthétique ou des surfaces d"étanchéité avec des joints toriques, vous devez spécifier des processus de finition secondaires comme le sablage aux billes ou l"écrémage des contours à grande vitesse pour atteindre 32 Ra ou mieux.

Q : Pourquoi utiliser une machine à profilés en aluminium au lieu d"une VMC standard ?

R : Les machines à profilés en aluminium offrent des gains d"efficacité considérables pour les pièces longues et extrudées. Les VMC standard possèdent des lits de déplacement limités sur l"axe X, obligeant les opérateurs à repositionner les longues extrusions plusieurs fois. Les machines à profilés sont dotées de bancs longs spécialisés et de broches à haut régime. Ils usinent toute la longueur de l’extrusion dans une configuration continue et automatisée.
