Pourquoi choisir une machine de découpe d'aluminium CNC légère ?

L’évaluation des équipements pour la fabrication de métaux non ferreux présente un dilemme évident pour l’acheteur. Vous ne voulez pas dépenser trop pour des machines massives et lourdes que vous utilisez rarement à pleine capacité. À l’inverse, sous-spécifier votre équipement risque de détruire des pièces et de bloquer les lignes de production. Quel est le bon équilibre ? Dans les environnements industriels, « pour travaux légers » fait généralement référence à des machines à broche à portique à haut régime. Les ingénieurs les construisent spécialement pour les matériaux en feuilles, les extrusions et les composites. Ces configurations offrent des avantages distincts pour les flux de travail spécialisés. Ce guide évalue les réalités techniques, financières et opérationnelles liées à l’adoption d’un système léger pour le traitement de l’aluminium. Vous apprendrez exactement comment ces machines fonctionnent et quelles sont leurs limites. Nous examinerons également comment ils se comparent aux équipements de fraisage traditionnels. Comprendre ces facteurs spécifiques vous permet de faire un choix d’équipement éclairé et hautement stratégique.

Points clés à retenir

• Les machines CNC légères maximisent le retour sur investissement pour le traitement de tôles d'aluminium fines à moyennes, de composites et d'extrusions où un régime élevé l'emporte sur un couple élevé.
• Une configuration à 3 axes offre l'équilibre optimal entre encombrement de travail et polyvalence pour la fabrication d'écrans plats.
• Le succès dépend fortement de la rigidité, d'un outillage approprié (par exemple, des fraises à une seule cannelure) et de la lubrification automatisée (MQL), et pas seulement de la puissance brute de la machine.
• Ces systèmes ne remplacent pas les centres d'usinage verticaux (VMC) lors du traitement de blocs de billettes épais ; ils répondent à des besoins de production distincts et complémentaires.

L"analyse de rentabilisation : définir le problème de production

L’allocation du capital nécessite une réflexion stratégique précise. De nombreux propriétaires d'atelier se tournent instinctivement vers les centres d'usinage verticaux (VMC) lourds pour le travail du métal. Cependant, les VMC nécessitent des investissements initiaux massifs. Vous payez un supplément pour la rigidité de la fonte et le couple à basse vitesse. Ce couple massif est entièrement gaspillé si 90 % de votre travail consiste à couper des plaques d'aluminium de 1/4'. Il reste également inutilisé lors du dimensionnement d'extrusions d'aluminium légères. Les achats d'équipements mal alignés immobilisent un capital précieux. Au lieu de cela, les installations industrielles se tournent de plus en plus vers les centres d'usinage de routeurs CNC . Ces machines ciblent des applications spécifiques pour maximiser les budgets d'équipement initiaux.

L’empreinte au sol et les exigences en matière d’installations présentent un autre facteur majeur à prendre en compte. Les VMC occupent un espace d"atelier vertical et horizontal important. Ils nécessitent également des fondations robustes en béton armé. En outre, ils exigent une infrastructure électrique triphasée robuste. Les routeurs légers offrent une logistique d’installation beaucoup plus flexible. Ils répartissent leur poids sur une plus grande empreinte. Beaucoup opèrent confortablement sur les planchers d’ateliers commerciaux standard. Certains modèles proposent même des options d’alimentation monophasée. Cette flexibilité réduit considérablement les mises à niveau coûteuses des installations.

Les mesures de débit racontent une histoire surprenante concernant les stocks minces. Vous pourriez supposer que les machines plus lourdes coupent toujours plus vite. Cette hypothèse s"avère fausse pour les métaux minces non ferreux. Les vitesses d"avance à grande vitesse sur les machines légères surpassent régulièrement les fraiseuses plus lentes et plus lourdes sur les matériaux en feuilles. Le secret réside dans l"optimisation du chargement des puces. Les broches à régime élevé permettent des avances plus rapides sans casser les petits outils. Les opérateurs terminent le profilage des feuilles imbriquées beaucoup plus rapidement. La machine se déplace avec agilité sur une vaste zone de travail.

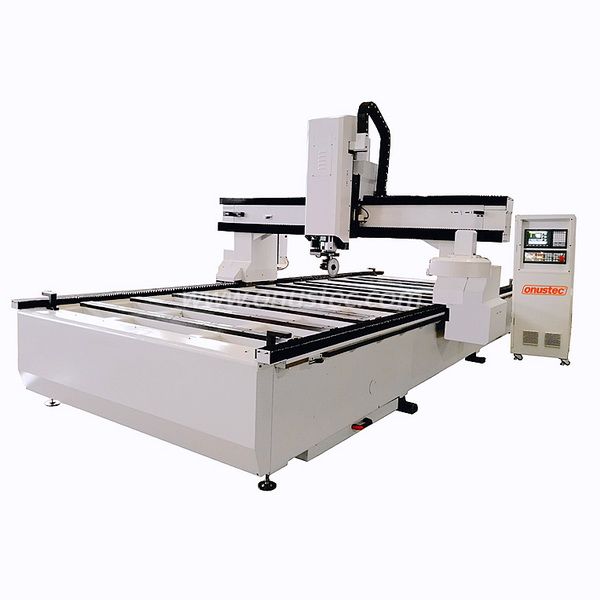

Capacités de base d"un centre d"usinage de routeur CNC à 3 axes pour l"aluminium

La dynamique des broches détermine le succès du routage des matériaux non ferreux. Un centre d'usinage de routeur CNC à 3 axes pour l'aluminium repose sur des broches à haut régime. Les opérations standard nécessitent des vitesses comprises entre 18 000 et 24 000 tr/min. Cette vitesse élevée permet d'obtenir la vitesse de surface correcte pour les outils de plus petit diamètre. Les petits outils ont besoin d’une vitesse de rotation incroyable pour cisailler proprement l’aluminium. Si la broche tourne trop lentement, la fraise saisit le matériau. Un régime élevé empêche l'outil de se casser.

L’enveloppe de travail offre l’avantage fonctionnel le plus évident. Ces machines disposent de lits de grande taille. Les formats populaires incluent les tables de 4 x 8 ou 5 x 10 pieds. Ces lits massifs permettent aux opérateurs d’emboîter facilement des feuilles d’aluminium pleines. L"imbrication minimise le gaspillage de matières premières. Cela réduit également considérablement la manutention manuelle des matériaux. Les opérateurs chargent une feuille complète, exécutent le programme et déchargent les pièces finies. Cette efficacité permet d"économiser d"innombrables heures de travail.

Le déplacement et la précision des axes ont considérablement évolué dans les systèmes modernes. Les routeurs légers haut de gamme n’utilisent plus de composants de base pour les loisirs. Ils utilisent des moteurs pas à pas avancés en boucle fermée ou des servomoteurs AC. Ces systèmes d"entraînement maintiennent des tolérances incroyablement serrées sur de grandes distances de déplacement. Ils surveillent en permanence leur propre position. Si un outil rencontre une résistance inattendue, le système en boucle fermée corrige instantanément la position. Vous obtenez une précision extrême sans avoir besoin de la base massive en fonte d"un broyeur robuste.

Critères d"évaluation technique : des caractéristiques aux résultats

La rigidité et l"amortissement des vibrations restent critiques, même dans les catégories « légers ». Le poids du cadre compte toujours. Une machine doit absorber les fréquences de résonance générées lors du fraisage de l’aluminium. Les cadres en acier soudé offrent un amortissement bien supérieur à celui des extrusions d"aluminium boulonnées. Les cadres boulonnés vibrent souvent sous les forces de coupe latérales. Cette vibration provoque des marques de broutage sur le bord coupé. Un broutage important conduit directement à une casse prématurée de l"outil. Inspectez toujours l’intégrité structurelle du portique et de la base.

Le refroidissement et l"évacuation des copeaux représentent des facteurs de vie ou de mort pour vos fraises en bout. Vous ne pouvez pas réussir à couper à sec l’aluminium sur une défonceuse. L"aluminium devient mou et collant lorsqu"il est chauffé par friction. La coupe à sec entraîne des grippages. L"aluminium fond littéralement et se soude à l"outil de coupe. Vous devez utiliser un système de lubrification en quantité minimale (MQL) ou par brouillard. MQL fournit un mélange précis d’air comprimé et de minuscules gouttelettes de lubrifiant. Il refroidit la coupe tout en expulsant violemment les copeaux hors du canal. Le liquide de refroidissement par inondation est salissant et généralement inutile pour ces machines à grand lit.

Les solutions de serrage dictent la qualité de votre pièce finale. La sécurisation des stocks minces présente des défis uniques. Un matériau aussi fin que 0,24 mm s"inclinera vers le haut s"il n"est pas correctement fixé. Il faut verrouiller le matériel à plat.

Comparaison des serrages pour les tôles d"aluminium

Réalités de mise en œuvre et limites reconnues

Fixer des attentes réalistes en matière de taux d’enlèvement de matière (MRR) évite toute frustration précoce. Les machines légères n’ont pas la force brute nécessaire pour des coupes profondes et lourdes. Vous ne pouvez pas plonger une fraise en bout d"un demi-pouce profondément dans un bloc d"aluminium et le traverser. Au lieu de cela, les opérateurs doivent utiliser plusieurs passes peu profondes. Nous appelons cela des stratégies de fraisage par pelage ou trochoïdales. Les parcours d"outils trochoïdaux permettent d"extraire du matériau des morsures légères, rapides et circulaires. Cette stratégie maintient l’engagement des outils à un faible niveau. Il exploite le régime élevé de la broche pour nettoyer efficacement les matériaux sans surcharger le portique.

La courbe d’apprentissage de l’opérateur diffère du routage du bois ou du plastique. L"aluminium exige une confiance stricte dans les avances et les vitesses précises. Le bois pardonne. Les plastiques pourraient fondre un peu. Mais l’aluminium est impitoyable. Un simple écart de 10 % dans l’avance peut entraîner une défaillance immédiate de l’outil. Les opérateurs doivent comprendre les calculs de charge de copeaux. Ils doivent écouter la machine. Un cri aigu indique de mauvais paramètres. Une formation adéquate reste absolument non négociable pour un succès constant.

Les frais généraux de maintenance nécessitent une attention quotidienne. Les copeaux d"aluminium se comportent différemment de la sciure de bois. Ils sont tranchants, irréguliers et abrasifs. La gestion de ces puces dans les voies à portique nécessite de la diligence.

1. Nettoyage des rails : Les opérateurs doivent balayer ou souffler les rails linéaires quotidiennement pour éviter l'usure abrasive.
2. Contrôles de lubrification : une inspection quotidienne des graisseurs automatiques garantit que les roulements ne grippent pas.
3. Niveaux de fluide MQL : Faire fonctionner le système de brumisation à sec pendant même cinq minutes détruira l'outillage.
4. Resurfaçage des spoilboards : une découpe régulière à la volée du MDF ou du spoilboard phénolique garantit que la pression du vide reste optimale.

Analyser les alternatives : pourquoi choisir une machine de découpe d"aluminium CNC légère plutôt que d"autres ?

Les acheteurs comparent fréquemment différentes technologies avant de finaliser un achat. Si vous vous demandez pourquoi choisir des configurations de machines de découpe d'aluminium CNC légères plutôt que des VMC ou des tables plasma, la réponse réside dans la correspondance des applications. Les VMC gagnent absolument en matière d'enlèvement de matière important. Ils respectent également les tolérances les plus strictes possibles pour les pièces aérospatiales. Cependant, ils perdent terriblement en termes de coût initial. Ils n’ont pas non plus la capacité de feuille requise pour les travaux sur de grands panneaux. De plus, leurs vitesses de broche inférieures ont du mal à gérer les minuscules bits de gravure.

Il faut également s’intéresser aux découpeuses plasma CNC. Les tables plasma coupent incroyablement rapidement les formes brutes. Ils manipulent facilement l’acier épais. Cependant, le découpage au plasma nécessite une chaleur extrême. Cela introduit une zone affectée par la chaleur (ZAT) le long du bord coupé. Le HAZ durcit l’aluminium, ce qui rend difficile la finition des bords secondaires. De plus, les découpeurs plasma ne peuvent pas fraiser les poches. Ils ne peuvent pas fraiser avec précision des trous ni graver des numéros de pièces. Ils servent uniquement d"outils de découpe de profils.

Le routeur CNC léger représente le point idéal. Il comble le fossé entre ces deux extrêmes. Il fournit des bords parfaitement propres et de qualité industrielle. Il exécute des trous précis et des poches complexes. Il gère sans effort des feuilles massives de 4x8. Mieux encore, il permet d"obtenir ces résultats pour une fraction seulement du coût en capital d"une VMC.

Logique de présélection pour les centres d"usinage de routeurs CNC

Les performances d"analyse comparative fournissent les données d"achat les plus sûres. N"achetez jamais une machine uniquement sur la base d"une brochure. Exigez des coupes d’essai en utilisant vos matériaux spécifiques. Un alliage comme le 6061-T6 coupe nettement et proprement. À l’inverse, l’aluminium 5052 de qualité marine est gommeux et sujet au soudage. Vous devez voir comment la machine gère l"épaisseur exacte de votre matériau et la qualité de votre alliage. Demandez une vidéo du test de coupe. Mieux encore, assistez au test en personne.

L"architecture du contrôleur dicte la fiabilité au quotidien. Évaluez soigneusement le système de contrôle. Évitez les logiciels de loisir sur PC pour les environnements de production commerciale. Les mises à jour Windows peuvent interrompre les cycles de production. Les contrôleurs industriels offrent une stabilité supérieure. Ils interprètent le code G plus rapidement et avec plus de précision. Assurez-vous que le contrôleur est entièrement compatible avec les logiciels de FAO standard et leaders du secteur. Vos programmeurs ont besoin d"une intégration transparente entre le bureau d"études et l"atelier.

Le support des fournisseurs et la formation après-vente scellent l’affaire. Les machines tombent inévitablement en panne. Les pièces de rechange doivent être facilement disponibles dans votre région. Évaluez attentivement les conditions de garantie. De plus, recherchez un support d’ingénierie d’application accessible. Un bon fournisseur fournit des recettes d’outillage de base. Ils aident vos opérateurs à définir les flux, les vitesses et les paramètres MQL au cours des premières semaines cruciales de fonctionnement. Des partenariats solides avec les fournisseurs réduisent considérablement le délai de retour sur investissement.

Conclusion

Choisir une machine légère représente un calcul stratégique et non un compromis. Il cible spécifiquement les matériaux en feuilles plates, les extrusions et les composites. Vous maximisez votre investissement en évitant les équipements inutiles et lourds. Pour garantir une mise en œuvre réussie, gardez ces étapes critiques à l’esprit :

• Adaptez l'enveloppe de la machine : alignez précisément la taille du lit avec les dimensions de vos matières premières les plus courantes afin de réduire la manipulation manuelle.
• Donnez la priorité aux broches rigides : assurez-vous que la broche fournit 18 000 à 24 000 tr/min pour optimiser les charges de copeaux sur les métaux non ferreux.
• Investissez dans le refroidissement par brume : n'essayez jamais de couper à sec. Spécifiez un système MQL fiable dès l’achat.
• Exigez un test de coupe : envoyez votre alliage d'aluminium spécifique au fabricant pour vérifier la qualité des bords et les temps de coupe réels.

Passez à l’étape suivante dans l’optimisation de votre atelier de production. Consultez un ingénieur d’application dès aujourd’hui. Demandez un test de coupe spécifique au matériau pour évaluer le véritable impact financier de l’ajout d’un centre de routage spécialisé à votre flux de travail.

FAQ

Q : Une CNC légère peut-elle couper avec précision de l"aluminium très fin (par exemple 0,24 mm) ?

R : Oui, il peut couper de l’aluminium fin avec précision s’il est correctement fixé. Vous devez utiliser une table aspirante zonée ou du ruban d"usinage double face spécialisé. Les pinces mécaniques standard feront courber la feuille mince vers le haut, ce qui entraînera des bords déchirés et des fraises cassées.

Q : Quel type de fraises en bout est requis pour la découpe CNC de l"aluminium léger ?

R : Vous devez utiliser des forets en carbure monobloc à cannelure unique et à cannelure O. Ces géométries spécifiques offrent un dégagement maximal des copeaux. Ils empêchent l"aluminium gommeux de s"accumuler dans les flûtes, ce qui empêche l"outil de surchauffer et de se casser à des régimes élevés.

Q : Un changeur d"outils automatisé (ATC) est-il nécessaire pour une défonceuse en aluminium ?

R : Bien que cela ne soit pas strictement nécessaire, un ATC améliore considérablement le débit. Si vos travaux nécessitent des processus en plusieurs étapes, tels que le perçage central de trous, la création de poches, puis la découpe de profils, un ATC élimine les temps d"arrêt et les erreurs humaines associés aux changements manuels de pinces.

Q : Puis-je faire fonctionner ces machines sans système de refroidissement par brouillard ?

R : Nous le déconseillons fortement. La coupe à sec de l’aluminium génère une friction immense. Le métal fondra, se grippera et se soudera de façon permanente à votre fraise en bout. Au strict minimum, vous avez besoin d"un jet d"air à haute pression, mais un véritable système de refroidissement par brouillard (MQL) garantit la durée de vie de l"outil et la qualité des bords.
