La spécification d'une machine CNC de profilés en aluminium nécessite un calcul minutieux. Vous devez équilibrer les dépenses d’investissement initiales et les goulots d’étranglement de production à long terme. La sur-spécification entraîne un retour sur investissement gaspillé. Cela entraîne également une complexité de programmation inutile. Une sous-spécification conduit à un repositionnement manuel excessif. Cela gonfle inutilement vos coûts d’aménagement.
Contrairement au fraisage de blocs massifs, les profilés en aluminium sont uniques. Ils sont généralement longs, à parois minces et sujets aux vibrations. Le choix des axes dicte votre efficacité. Il détermine dans quelle mesure vous pouvez usiner plusieurs faces d"extrusions complexes. Vous devez le faire sans compromettre les tolérances strictes.
Cet article fournit un cadre définitif. Vous évaluerez attentivement les configurations à 3, 4 et 5 axes. Nous vous aiderons à aligner le choix de la machine sur vos volumes de production spécifiques. Vous apprendrez à adapter les équipements aux géométries des pièces et à votre maturité opérationnelle.
L'axe 3 axes constitue la base de référence la plus rentable pour le traitement d'une seule surface ou de profils hautement standardisés, mais entraîne des coûts de main-d'œuvre élevés pour les pièces multifaces.
Les 4 axes représentent le point idéal de l'industrie pour les extrusions architecturales et industrielles, permettant l'usinage sur trois ou quatre côtés sans resserrage manuel.
Les 5 axes sont obligatoires pour les angles composés, une précision de qualité aérospatiale et un véritable contournage simultané, mais nécessitent un logiciel de FAO avancé et des opérateurs hautement qualifiés.
Chaque machine CNC fonctionne sur un système de coordonnées fondamental. Les axes linéaires standard sont X, Y et Z. L"axe X gère les mouvements de gauche à droite. L"axe Y contrôle le mouvement d"avant en arrière. L"axe Z gère le déplacement de la broche de haut en bas. Ces trois mouvements linéaires créent la base d’un usinage simple. Les extrusions complexes nécessitent plus de flexibilité. Les fabricants ajoutent des axes de rotation pour y parvenir. Nous les appelons les axes A, B ou C. L"axe A tourne autour de l"axe X. L"axe B tourne autour de l"axe Y. L"axe C tourne autour de l"axe Z. L"ajout d"axes de rotation transforme la façon dont l"outil interagit avec le matériau.
Les centres de fraisage traditionnels font souvent tourner la pièce à l"aide d"une table à tourillons. L"usinage de profils inverse cette logique. Les extrusions d"aluminium sont exceptionnellement longues. Ils s"étendent souvent sur plusieurs mètres. Faire tourner rapidement une extrusion massive de six mètres est dangereux et peu pratique. Il introduit de fortes vibrations et nécessite un dégagement énorme. Par conséquent, une machine à profiler spécialisée fait tourner la broche à la place. Le profilé en aluminium reste complètement immobile sur le bâti de la machine. La broche s"articule autour de la pièce fixe. Cette approche s’adapte aux grandes longueurs en toute sécurité. Il maintient également une rigidité essentielle lors de coupes lourdes.
Comprendre les capacités de la machine nécessite de définir la manière dont les axes se déplacent. De nombreux acheteurs confondent usinage 3+2 et usinage complet 5 axes. Ils sont mécaniquement différents. Une configuration de position 3+2 utilise cinq axes. Cependant, il ne déplace que trois axes linéaires pendant le processus de coupe proprement dit. Les deux axes de rotation se verrouillent au préalable fermement. Ce mécanisme de verrouillage maximise la rigidité. Il est excellent pour les perçages lourds ou le fraisage de surfaces planes en angle. L"usinage entièrement simultané sur 5 axes déplace les cinq axes simultanément. L"outil glisse continuellement autour de courbes complexes. Ce mouvement simultané est vital pour les contours sculptés. Il est moins rigide mais offre une liberté géométrique inégalée.
Le centre d'usinage de profilés CNC en aluminium à 3 axes est le cheval de bataille fondamental de l'industrie. Il se déplace strictement dans les plans X, Y et Z. La broche pointe toujours directement vers le bas. Cette configuration excelle dans des tâches spécifiques. Il est idéal pour couper, percer et fraiser sur un seul plan. La machine offre une excellente rigidité car elle manque de joints de rotation complexes. L’entretien est simple. Les opérateurs peuvent apprendre les commandes de base très rapidement.
Faire fonctionner une machine 3 axes sur des pièces complexes présente des défis particuliers. La broche accède uniquement à la surface supérieure. Vous devez desserrer manuellement l"extrusion pour usiner un côté différent. L"opérateur retourne physiquement la pièce. Ils le refixent ensuite pour l"opération suivante. Cette intervention manuelle présente des risques importants. Cela ouvre la porte à l’erreur humaine. L"« empilement de tolérances » devient un problème majeur. Chaque retournement manuel modifie légèrement l"alignement. Ces minuscules désalignements s’aggravent dans plusieurs configurations. La précision de la pièce finale en souffre souvent.
Vous devez déployer stratégiquement un centre à 3 axes. Il s’intègre parfaitement dans les lignes de production à haut volume et peu complexes. Les cadres de fenêtres simples sont d’excellents candidats. Les supports structurels de base s"adaptent également à ce profil. Ces pièces nécessitent rarement un usinage multiface. Si tel est le cas, les opérations secondaires pourraient les gérer efficacement. Les petits ateliers bénéficient du faible investissement initial. Cela fonctionne bien lorsque les exigences géométriques restent strictement bidimensionnelles.
La machine de base connaît des difficultés à mesure que la complexité des pièces augmente. Les goulots d’étranglement en matière d’évolutivité apparaissent rapidement. Les temps d’intervention des opérateurs détruisent l’efficacité de votre cycle. Vous payez pour le travail nécessaire pour retourner et mesurer les pièces en permanence. Le temps d’inactivité de la machine augmente lors de ces changements manuels. Par conséquent, votre débit théorique correspond rarement à votre production quotidienne réelle. Vous atteignez un plafond de rentabilité lorsque vous acceptez des travaux d"extrusion complexes.
Le centre d'usinage CNC en aluminium à 4 axes comble le fossé entre simplicité et ingénierie avancée. Il introduit un axe de rotation. Il s'agit généralement de l'axe A. La broche peut tourner autour de l'axe X. Elle oscille généralement de -90 degrés à +90 degrés. Certains modèles avancés offrent des balayages de rotation encore plus larges. Ce simple ajout change fondamentalement la dynamique d’usinage. L'outil peut désormais aborder l'extrusion sous plusieurs angles latéraux.
Une configuration à 4 axes offre des réductions de configuration considérables. Vous chargez le profilé en aluminium une seule fois. La machine traite automatiquement les faces supérieure, avant et arrière. Il réalise tout ce travail dans une seule configuration de serrage. L"opérateur appuie sur Démarrer et s"éloigne. Ce cycle ininterrompu réduit considérablement le temps de production. Cela libère votre personnel pour inspecter les pièces ou préparer le prochain lot. Les gains d’efficacité sur les pièces structurelles longues sont immédiats et hautement mesurables.
L’élimination du retournement manuel des pièces transforme votre contrôle qualité. La machine à 4 axes réduit considérablement les erreurs d’empilement de tolérance. Le contrôleur de la machine référence un seul point zéro absolu pour les trois faces. Cela garantit un alignement précis entre les fonctionnalités. Les trous sur la face avant s"alignent parfaitement avec les fentes sur la face arrière opposée. Vous obtenez un dimensionnement et un tolérancement géométriques (GD&T) cohérents. Les taux de rebut chutent parce que les incohérences de configuration humaine disparaissent.
Cette configuration représente le point idéal de l’industrie. Il offre le retour sur investissement le plus élevé par rapport à une machine à 3 axes de base. Les fabricants produisant des murs-rideaux s"appuient fortement sur des centres à 4 axes. Les structures de collision automobile exigent cet équilibre exact entre précision et vitesse. Les profils architecturaux structurels s’intègrent parfaitement. L"encadrement de l"automatisation industrielle nécessite également un perçage multiface. Si votre entreprise se concentre sur ces secteurs, la machine 4 axes est votre voie de mise à niveau logique.

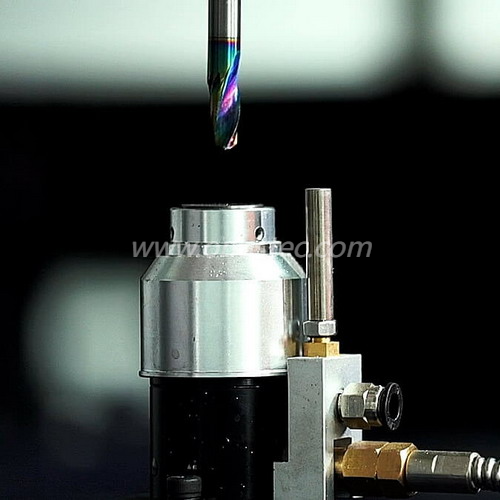

Le centre d'usinage de profilés CNC en aluminium à 5 axes représente le summum du traitement d'extrusion. Il ajoute un deuxième axe de rotation. La machine intègre généralement l'axe C ou l'axe B aux côtés de l'axe A. Cette combinaison permet à l'outil de coupe d'approcher l'extrusion sous pratiquement n'importe quel angle. La broche s'articule en douceur autour de la pièce. Il atteint sans effort les contre-dépouilles et les toiles intérieures difficiles.
Vous devez comprendre quand la capacité complète à 5 axes devient obligatoire. L"indexation de base (3+2) gère les trous inclinés simples. Cependant, les véritables machines à 5 axes excellent dans le contournage simultané. Ce mouvement continu est nécessaire pour les angles composés. Les encoches structurelles spécialisées nécessitent que l"outil pivote pendant la coupe. Les façades architecturales complexes présentent des géométries torsadées. Seul un contrôleur 5 axes simultané peut générer avec précision ces parcours d’outils multidimensionnels de grande envergure.
La cinématique à cinq axes offre un avantage mécanique caché. La broche s"incline pour éviter les collisions avec les parois de la pièce. Cette inclinaison permet l"utilisation d"outils de coupe plus courts. Les outils plus courts sont intrinsèquement plus rigides. Ils fléchissent moins sous les charges de coupe. Cette rigidité est cruciale pour les profilés en aluminium à paroi mince. Il réduit considérablement les vibrations des outils et les vibrations harmoniques. Par conséquent, vous obtenez des états de surface supérieurs et prolongez considérablement la durée de vie de vos outils.
Cette machine cible les applications d"ingénierie de haut niveau. Les composants aérospatiaux exigent la précision d’un centre à 5 axes. Les plateaux de batterie avancés pour véhicules électriques (VE) nécessitent un traitement d’extrusion complexe et multi-angle. Les éléments architecturaux sur mesure s"appuient sur des coupes fluides et sculptées. Vous devriez investir dans la technologie 5 axes lorsque vos contrats précisent des angles composés. C’est le seul choix pour une fabrication ultra-complexe et à marge élevée.
La sélection de la bonne configuration d’axe nécessite une approche structurée. Vous devez mapper les fonctionnalités de la machine directement aux résultats commerciaux souhaités. Nous recommandons d’analyser trois piliers opérationnels critiques avant de prendre une décision finale.
Les acheteurs se concentrent souvent entièrement sur les temps de cycle d’une seule pièce. Ils ignorent le coût caché des configurations manuelles. Vous devez calculer soigneusement ces coûts cachés. Les magasins à forte diversité et à faible volume effectuent plusieurs changements quotidiennement. La réduction du temps de configuration via une machine multi-axes est ici vitale. Une machine à 5 axes peut couper légèrement plus lentement en raison d"une cinématique complexe. Cependant, cela élimine quatre étapes de resserrage manuel. Cette réduction de configuration compense largement un temps de cycle plus rapide pour une pièce unique sur une machine de base.
Plus d’axes signifie plus d’articulations mobiles. Les joints mobiles peuvent traditionnellement avoir un impact sur la rigidité structurelle. Vous devez évaluer rigoureusement le châssis de la machine. Comparez les bases en fonte avec les constructions soudées en acier. La fonte amortit efficacement les vibrations à haute fréquence. Portez une attention particulière aux mécanismes de serrage. Les étaux doivent fixer les parois minces en aluminium sans les écraser. La coupe multi-axes pousse les forces dans des directions variées. Votre support de travail doit contrer ces forces de manière dynamique.
Les mises à niveau matérielles échouent sans mises à niveau logicielles correspondantes. Aller au-delà des 3 axes nécessite des plates-formes de FAO sophistiquées. Vous avez besoin de post-processeurs très précis. Évaluez honnêtement votre équipe d’ingénierie actuelle. Peuvent-ils générer du code G à 4 ou 5 axes en toute confiance ? Les parcours d"outils multi-axes introduisent de graves risques de collision. La broche peut facilement s"écraser sur le bâti de la machine. Vous devez vous assurer que votre écosystème logiciel prend en charge une programmation multi-axes simulée et sécurisée.
Tableau de comparaison : configurations d"axe par rapport aux résultats de production
Configuration des axes | Mélange de production idéal | Efficacité de la configuration | Complexité du logiciel |
|---|---|---|---|
Ligne de base à 3 axes | Pièces monoplan en grand volume | Faible (retournement manuel fréquent) | Basique (FAO 2,5D/3D standard) |
Milieu de gamme à 4 axes | Profilés architecturaux, charpentes | Haut (3 faces dans une pince) | Modéré (nécessite une logique d"indexation) |
5 axes avancés | Aéronautique, plateaux EV, angles composés | Maximum (accès sous n’importe quel angle) | Élevé (nécessite une simulation de collision) |
La mise à niveau de vos capacités d"usinage introduit de nouvelles variables opérationnelles. Vous ne pouvez pas simplement déposer une machine multi-axes dans l’atelier. Une intégration réussie nécessite une gestion proactive des risques. Considérez les stratégies de déploiement suivantes.
Les coûts de mise à niveau « cachés » : n'ignorez pas les investissements périphériques. Les machines multi-axes nécessitent un montage modulaire. Vous avez besoin de systèmes de serrage adaptés à un jeu d'outil extrême. Les étaux standards à profil bas fonctionnent rarement. Vous devez prendre en compte ces coûts de maintien de pièce spécialisés dans votre budget initial.
Écart de compétences des opérateurs : un crash à 5 axes est nettement plus coûteux qu'un crash à 3 axes. Il détruit instantanément les têtes de broche complexes. Gérez ce risque immédiatement. Vous devez investir dans un logiciel de simulation comme Vericut. La formation d’opérateur spécialisé n’est pas négociable. Votre équipe doit apprendre à faire confiance à la simulation plutôt que de remplacer les contrôles manuellement.
Logique de présélection : commencez votre approvisionnement en effectuant une étude de temps rigoureuse. Sélectionnez votre extrusion la plus complexe et la plus volumineuse. Envoyez les fichiers CAO au fabricant de la machine. Calculez les économies de main d’œuvre liées à l’usinage à configuration unique. Comparez ces économies aux coûts mensuels de financement de la machine. Cette approche basée sur les données supprime l'émotion du processus d'achat.
N"achetez pas une machine en fonction du prestige perçu. Les capacités multi-axes semblent impressionnantes, mais elles doivent servir un objectif mathématique. Adaptez la configuration des axes strictement à la complexité de la géométrie de votre pièce. Alignez-le étroitement avec votre mix de production attendu.
Si vous traitez de simples cadres de fenêtres, une machine à 3 axes fonctionne parfaitement. Si vous fabriquez des murs-rideaux, un centre 4 axes transformera votre rentabilité. Si vous vous attaquez aux extrusions aérospatiales, la technologie 5 axes est votre seule voie viable. Votre prochaine étape est claire. Demandez une étude de temps ou un test de coupe aux fabricants de machines. Utilisez votre profil aluminium spécifique et vos fichiers CAM. Validez les temps de cycle réels sur leur étage avant d’émettre un bon de commande.
R : Oui, vous pouvez ajouter des tables rotatives de rechange. Cependant, ce n’est pas idéal pour les longues extrusions d’aluminium. Les tables rotatives réduisent considérablement l’enveloppe disponible de l’axe Z. Ils introduisent également une perte de rigidité. Les profils lourds et longs imposent un couple excessif aux entraînements rotatifs du marché secondaire. Une machine à profilés multi-axes spécialement conçue est toujours structurellement supérieure.
R : Oui. Il contient davantage de servomoteurs et une cinématique très complexe. Vous êtes confronté à des exigences d’étalonnage plus strictes. Des procédures telles que les tests cinématiques des ballbars sont obligatoires pour maintenir la précision multi-axes. Ces facteurs augmentent vos coûts de maintenance préventive programmée tout au long de la durée de vie de la machine.
R : Oui. Cela nécessite un niveau logiciel capable d’indexation multi-axes. Il faut également un post-processeur très spécifique. Ce post-processeur doit être adapté exactement au contrôleur de votre machine. Il traduit les trajectoires CAM en code G de rotation correct, évitant ainsi les collisions catastrophiques des trajectoires d"outils.
