Comment fonctionne l'usinage CNC de l'aluminium ?

Êtes-vous ingénieur en mécanique, responsable des achats ou concepteur de produits ? Vous évaluez constamment les méthodes de fabrication pour le prototypage et la production évolutive. Choisir la bonne voie détermine le succès commercial de votre produit. L’aluminium apparaît souvent comme un candidat de choix.

L"usinage CNC est un processus de fabrication soustractif. Il enlève de la matière d"un bloc solide pour révéler une forme finale précise. Dans les réalités manufacturières modernes, l’aluminium se démarque clairement. Sa haute usinabilité le rend très rentable pour diverses applications. Cependant, atteindre des tolérances strictes est rarement simple. Cela nécessite des outils spécifiques, des configurations de machines précises et des protocoles de gestion thermique stricts.

Nous explorerons comment la compréhension du processus mécanique façonne votre stratégie de conception. Vous découvrirez comment différentes catégories d’équipements et contraintes matérielles dictent la qualité des produits. La maîtrise de ces éléments permet une meilleure sélection des fournisseurs. Cela réduit également considérablement vos coûts par pièce. Si vous vous demandez souvent comment fonctionne l"usinage CNC de l"aluminium, ce guide complet couvre exactement ce que vous devez savoir.

Points clés à retenir

• Polyvalence des matériaux : l'aluminium (en particulier 6061 et 7075) offre un rapport résistance/poids optimal et une usinabilité exceptionnelle, réduisant considérablement les temps de cycle.
• Dépendance à l'équipement : la complexité et le volume des pièces dictent l'équipement, allant d'un centre d'usinage CNC haute vitesse 3 axes standard pour l'aluminium aux fraiseuses 5 axes complexes et aux centres d'usinage de profilés CNC spécialisés .
• . Facteurs de coûts : les temps de configuration, les géométries complexes nécessitant plusieurs dispositifs de serrage et les tolérances serrées font grimper les coûts plus que la matière première elle-même.
• Réalités DFM :  La conception pour un outillage standard et la prise en compte de la dilatation thermique lors d'un enlèvement de matière agressif sont essentielles au contrôle qualité.

La mécanique du fraisage et du tournage de l’aluminium

La fabrication soustractive repose sur des instructions mathématiques précises. Vous commencez avec un bloc d’aluminium brut, appelé billette. Les ingénieurs utilisent un logiciel de CAO (Conception Assistée par Ordinateur) pour créer un modèle 3D. Ensuite, un logiciel de FAO (Computer-Aided Manufacturing) traduit ce modèle en G-code. Ce G-code contrôle les moteurs de la machine. Il dicte exactement où se déplacent les outils de coupe. Les outils tournent à grande vitesse, éliminant l"excès de métal jusqu"à ce que la géométrie finale soit conservée.

L"aluminium est relativement mou par rapport à l"acier. Cette douceur crée une dynamique unique de formation de copeaux. Lorsque l"outil coupe, il génère de petits copeaux de métal appelés copeaux. Si vous ne parvenez pas à gérer l’évacuation des copeaux, le métal peut se souder à l’outil de coupe. Nous appelons cela un « bord bâti » (BUE). BUE ruine les finitions de surface et casse rapidement les couteaux coûteux. Pour éviter cela, les machinistes utilisent des outils spécialisés en carbure. Ils sélectionnent généralement des fraises en bout à 2 ou 3 cannelures. Ces outils fournissent de grandes vallées entre les arêtes de coupe. De larges vallées permettent aux copeaux d"aluminium volumineux de s"échapper efficacement.

La dynamique thermique présente un facteur de risque majeur. L"aluminium possède un coefficient de dilatation thermique élevé. Il absorbe rapidement la chaleur et se dilate de manière mesurable. L’usinage agressif génère des frottements et de la chaleur importants. Si la pièce devient trop chaude, elle se dilate pendant le processus de découpe. La machine coupe le matériau expansé à la bonne dimension. Une fois la pièce refroidie, elle rétrécit. Il se déformera alors complètement hors de tolérance. Pour éviter cela, il faut des stratégies précises en matière de refroidissement. Le liquide de refroidissement par inondation ou la lubrification en quantité minimale (MQL) maintient le matériau stable. Les machinistes doivent également optimiser les vitesses d"avance pour transférer la chaleur dans la puce, plutôt que dans la pièce elle-même.

Évaluation des configurations de machines pour les pièces en aluminium

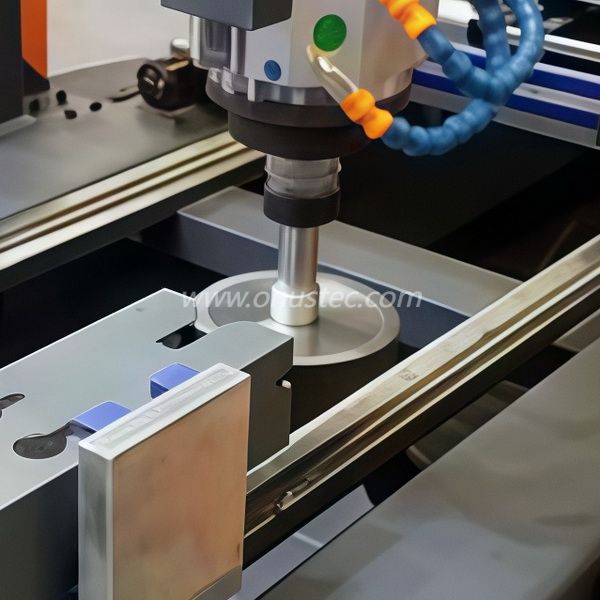

Centre d"usinage CNC haute vitesse 3 axes pour l"aluminium

Cet équipement constitue l’épine dorsale des ateliers d’usinage modernes. Un centre d'usinage CNC à grande vitesse à 3 axes pour l'aluminium déplace l'outil de coupe le long de trois axes linéaires : X, Y et Z. Il est mieux adapté aux géométries plates 2,5D. Les applications courantes incluent de simples supports, des boîtiers électroniques et des plaques frontales.

Lorsque vous regardez cela sous l’angle de la décision, il offre le coût d’installation le plus bas. La programmation de ces machines est nettement plus rapide que les alternatives complexes. L"aluminium nécessite des pieds de surface par minute (SFM) élevés pour être cisaillé proprement. Par conséquent, les broches à grande vitesse tournant entre 10 000 et 30 000 tr/min sont idéales. Ils maximisent les taux d’enlèvement de matière sans sacrifier la qualité de finition.

Fraiseuses CNC 4 axes et 5 axes

Ces machines avancées ajoutent des axes de rotation aux mouvements standard X, Y et Z. Ils conviennent parfaitement aux composants aérospatiaux complexes et aux formes organiques. Ils excellent dans la réduction de plusieurs configurations. Au lieu qu"un opérateur retourne manuellement la pièce, la machine la fait tourner automatiquement.

L’objectif décisionnel ici se concentre sur la qualité par rapport au taux horaire. Vous paierez un tarif horaire machine plus élevé. Cependant, cela compense les coûts en éliminant le repositionnement manuel. Chaque fois qu"un humain desserre et resserre une pièce, la précision en souffre. L"usinage sur cinq axes réduit les erreurs humaines. Il garantit des tolérances de position serrées sur plusieurs faces de pièces.

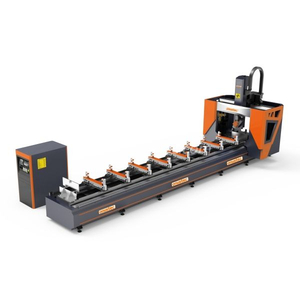

Centres d"usinage de profils CNC

Les applications spécialisées nécessitent des empreintes spécialisées. Les centres d'usinage de profils CNC sont dotés de bancs de machines exceptionnellement longs. Ils conviennent parfaitement aux extrusions, aux composants architecturaux longs et à la charpente structurelle.

Votre objectif de décision repose ici sur les dimensions des pièces. Les fraiseuses standard à 3 axes n"ont tout simplement pas la longueur du lit nécessaire pour contenir une extrusion de 10 pieds. Ces centres de profils sont essentiels pour les pièces linéaires à grand volume. Ils usinent plusieurs éléments sur une longueur continue sans nécessiter de montages personnalisés spécialisés.

Tableau comparatif : configurations de machines CNC pour l"aluminium

Sélection de la bonne qualité d"aluminium pour votre application

Le choix d’un matériau est toujours une analyse de compromis. Vous devez équilibrer la résistance mécanique, l’usinabilité et le coût. Fiez-vous aux limites d"élasticité conformes aux normes de l"industrie plutôt qu"aux affirmations subjectives.

1. Alliage 6061-T6 : Il s'agit de la valeur par défaut de l'industrie. Il présente une excellente usinabilité et une limite d'élasticité d'environ 40 000 psi (40 ksi). Il offre une bonne soudabilité et supporte exceptionnellement bien l'anodisation. Il reste le meilleur choix pour les composants mécaniques à usage général.
2. Alliage 7075-T6 : les ingénieurs le spécifient pour les applications à fortes contraintes. Vous le trouvez largement dans l’aérospatiale et la défense. Il offre une limite d'élasticité exceptionnelle (environ 73 ksi), comparable à certains aciers au carbone. Cependant, c'est plus cher. Il est également moins soudable et légèrement plus difficile à usiner que le 6061.
3. Alliage 5052 : Cette nuance est idéale pour les opérations de tôlerie. Les magasins l’usinent occasionnellement pour des cas d’utilisation spécifiques. Il présente une résistance élevée à la corrosion, ce qui le rend idéal pour les applications marines. Malheureusement, il est gommeux à moudre. Il produit des copeaux longs et filandreux qui compliquent la production automatisée.
4. Alliage 2024 : Cet alliage offre une excellente résistance à la fatigue. Les composants structurels aérospatiaux l’utilisent souvent. Son principal inconvénient est une mauvaise résistance à la corrosion. Cela nécessite souvent des couches d’Alclad ou des revêtements chimiques très spécifiques pour survivre aux environnements difficiles.

Conception pour la fabricabilité (DFM) et contrôle des coûts

L’ingénierie intelligente réduit directement les frictions de fabrication. La conception pour la fabrication (DFM) garantit que vos pièces sont économiques à produire.

La normalisation des tolérances constitue votre levier de coûts le plus puissant. L"équipement CNC peut atteindre ±0,001 pouces (0,025 mm) avec précision. Cependant, trop spécifier des tolérances serrées sur l’ensemble de la pièce est une erreur. Cela gonfle considérablement le temps d’inspection. Cela oblige le machiniste à ralentir les avances. Recommandez des tolérances standard (± 0,005 pouces) partout où les pièces ne s"accouplent pas avec d"autres composants.

L"épaisseur des parois et les cavités déterminent la stabilité de l"outil. Nous mettons en garde contre la conception de murs d’une épaisseur inférieure à 0,020 pouces (0,5 mm). Les fines parois en aluminium vibrent pendant la coupe. Cette vibration provoque un broutage de l"outil, ruinant la finition de surface et détruisant la précision dimensionnelle. De même, limitez les profondeurs des cavités internes. Gardez les profondeurs à un maximum de 3 à 4 fois le diamètre de l"outil. Les cavités plus profondes nécessitent des outils à portée étendue. Ces outils fléchissent facilement et se brisent sous les charges latérales.

Les rayons internes provoquent de fréquents problèmes de fabrication. Une fraise en bout est un cylindre en rotation. Il ne peut pas couper un coin interne parfaitement net à 90 degrés. Nous vous conseillons d"ajouter des rayons d"angle généreux à vos modèles CAO. Faites correspondre ces rayons aux tailles de fraises standard. Si vous exigez un coin interne pointu, l"atelier doit utiliser l"usinage par électroérosion (EDM) ou le brochage spécialisé. Ces opérations secondaires font monter en flèche votre budget.

Post-traitement et évaluation de l"état de surface

Le processus d’usinage constitue rarement l’étape finale. Les traitements de surface protègent l"aluminium et améliorent ses propriétés mécaniques.

• Tel que usiné (standard) : Cette finition laisse des marques d'outils visibles. La rugosité de la surface oscille généralement autour de 125 µin Ra. C'est le choix le plus économique. Cela fonctionne mieux pour les composants internes fonctionnels où l’esthétique n’a tout simplement pas d’importance.
• Sablage et brossage des billes : les opérateurs grenaillent la pièce avec de fines billes de verre ou la brossent avec des abrasifs. Cela supprime complètement les marques d'outils. Il crée une finition mate ou satinée uniforme. Il prépare magnifiquement la surface à d’autres traitements chimiques.
• Anodisation (couche dure de type II et de type III) : L'anodisation est cruciale pour les pièces en aluminium. Le type II ajoute des couleurs vives et une résistance de base à la corrosion. Le type III (Hardcoat) ajoute une résistance significative à l’usure de la surface. Il est indispensable pour les pièces coulissantes ou mobiles.

Vous devez tenir compte des risques physiques lors de l"anodisation. L"anodisation dure agrandit physiquement la surface de la pièce. Les concepteurs doivent tenir compte de l’accumulation dimensionnelle. Un revêtement de type III ajoute généralement de 0,001 à 0,002 pouces d"épaisseur. Si vous avez des trous de chevilles à tolérance serrée, cette accumulation ruinera l"ajustement. Vous devez spécifier le masquage pour ces fonctionnalités critiques.

Comment présélectionner un partenaire d"usinage CNC en aluminium

Tous les ateliers d’usinage ne possèdent pas les mêmes capacités. La sélection du bon fournisseur minimise les perturbations de la chaîne d’approvisionnement.

L"assurance qualité et la conformité constituent la base de référence. Si vous travaillez dans les secteurs aérospatial ou médical, vérifiez immédiatement les certifications. Exigez de voir les certificats AS9100 ou ISO 9001. Assurez-vous que le fournisseur possède de solides capacités d’inspection du premier article (FAI). Ils doivent prouver qu’ils peuvent mesurer ce qu’ils fabriquent.

L"expertise en matière d"outillage et de FAO distingue les ateliers moyens des grands. Un partenaire de fabrication compétent vous proposera des optimisations de parcours d"outils. Ils utilisent des techniques avancées comme le fraisage trochoïdal (fraisage dynamique). Cette méthode maintient un engagement constant de l"outil. Il réduit la chaleur, prolonge la durée de vie des outils et réduit les temps de cycle. En fin de compte, ces efficacités CAM réduisent votre devis final.

Évaluez soigneusement la capacité par rapport à l’évolutivité. Assurez-vous que l"équipement du fournisseur correspond à l"étape actuelle de votre cycle de vie. Un petit atelier doté de centres à rotation rapide à 3 axes est idéal pour le prototypage. Cependant, ils échoueront lors d’un lancement massif de produit. Pour la production en volume, vous avez besoin d’un partenaire ayant accès à des machines 5 axes automatisées à changement de palettes. Adaptez leur infrastructure à vos futurs besoins en volume.

Conclusion

Un usinage CNC réussi de l’aluminium nécessite une approche holistique. Vous devez équilibrer la sélection des matériaux avec les principes DFM intelligents. Faire correspondre la bonne architecture de machine à la géométrie de votre pièce est tout aussi important.

• L’aluminium est très rentable, à condition de bien gérer la dilatation thermique et l’évacuation des copeaux.
• La sélection des machines détermine l’économie de l’unité. Alignez la complexité de vos pièces avec le bon centre d'usinage à 3 axes, 5 axes ou profilés.
• Les directives DFM, comme la normalisation des tolérances et l’évitement des angles internes pointus, réduisent considérablement les obstacles à la production.
• Tenez toujours compte des changements dimensionnels du traitement de surface pendant la phase de conception.

Agissez dès aujourd’hui. Vérifiez vos fichiers CAO actuels par rapport aux directives DFM standard. Augmentez les rayons internes et ouvrez les tolérances non critiques. Contactez un ingénieur de fabrication pour demander une analyse DFM complète en même temps que votre prochain devis.

FAQ

Q : L’aluminium est-il moins cher à usiner CNC que l’acier ?

R : Oui. L"aluminium possède une usinabilité extrêmement élevée. Cela permet des vitesses de coupe beaucoup plus rapides et des taux d"enlèvement de matière agressifs. Il provoque beaucoup moins d’usure des outils que l’acier. Ces facteurs réduisent considérablement les temps de cycle globaux et les coûts horaires d’usinage.

Q : Quelle est la tolérance la plus stricte possible lors de l’usinage de l’aluminium ?

R : Les équipements CNC haut de gamme peuvent atteindre des tolérances allant jusqu"à ± 0,0005 pouces. Cela nécessite des configurations très rigides, des outils haut de gamme et des contrôles thermiques environnementaux stricts. Cependant, la précision standard pour la plupart des usinages commerciaux de l’aluminium est de ±0,005 pouces.

Q : L"aluminium se déforme-t-il lors de l"usinage CNC ?

R : Oui, c’est souvent le cas. La déformation se produit en raison des contraintes matérielles intégrées et de la dilatation thermique générée par le frottement de coupe. Vous pouvez atténuer ce risque en utilisant des qualités de revenu sans contrainte, comme le T651, combinées à des stratégies appropriées de refroidissement par inondation.

Q : Pouvez-vous usiner CNC de la fonte d’aluminium ?

R : Oui. Cependant, la fonte d’aluminium présente des défis uniques. Les pièces moulées contiennent souvent une porosité interne et des inclusions de sable abrasif provenant du moule. Ces inclusions peuvent augmenter considérablement l’usure des outils de coupe par rapport à l’usinage d’aluminium forgé standard.
