Comment choisir une machine CNC en aluminium pour l'usinage de profilés

L"achat d"équipements pour le traitement des profilés en aluminium nécessite de passer du fraisage de blocs standard à la manipulation d"extrusions allongées à parois minces. Les machines standard échouent souvent lorsqu’elles sont appliquées à des tâches d’extrusion spécialisées. Vous risquez une déformation importante du profil, des temps de cycle excessifs et un mauvais état de surface. Un mauvais équipement menace directement la qualité des produits et l’efficacité de la production. Pour éviter ces problèmes, l"équipement que vous choisissez doit s"aligner étroitement sur vos volumes de production spécifiques, la complexité des pièces et les contraintes d"espace au sol. Nous explorerons les spécifications techniques critiques que vous devez examiner avant de procéder à un achat. Vous apprendrez à évaluer efficacement les configurations d"axes, les systèmes de serrage et la compatibilité logicielle. Ce guide fournit des informations exploitables pour optimiser votre flux de fabrication. Cela vous aide à éviter des erreurs de mise en œuvre coûteuses.

Points clés à retenir

• Les centres d'usinage verticaux standard ne disposent souvent pas des longueurs de banc spécialisées et du support de pièce requis pour les extrusions d'aluminium.
• Le choix entre des configurations à 3, 4 et 5 axes détermine votre capacité à traiter plusieurs faces de profil sans repositionnement manuel.
• Les régimes de broche élevés et les systèmes de refroidissement spécialisés ne sont pas négociables pour empêcher l'aluminium de se souder à l'outil de coupe (bord rapporté).
• Le coût total de possession (TCO) s'étend au-delà du prix de la machine pour inclure l'intégration du logiciel de FAO, le serrage automatisé et la formation des opérateurs.

Pourquoi les extrusions d"aluminium nécessitent des centres d"usinage de profilés CNC spécialisés

Le problème commercial commence par faire la différence entre l’usinage de billettes standard et l’usinage de profilés. L'usinage de billettes implique des blocs solides de matière première. Vous serrez un bloc solide dans un étau robuste. Le matériau dense résiste facilement aux fortes forces de coupe. L'usinage de profils présente un scénario complètement différent. Les extrusions d'aluminium forment des formes creuses et allongées. Les applications courantes incluent les cadres de fenêtres, les rails de porte, les façades architecturales et les systèmes de charpente industrielle. Vous ne pouvez pas traiter ces structures à parois minces comme des billettes pleines. Ils nécessitent des centres d’usinage de profils CNC dédiés pour maintenir l’intégrité dimensionnelle.

Les défis structurels dictent le besoin d’équipements spécialisés. Les extrusions présentent des parois minces et une sangle interne complexe. Ces murs restent très sensibles aux vibrations et aux vibrations lors de cycles de coupe agressifs. Les forces de fraisage standard peuvent facilement écraser ou plier le matériau creux. La déformation détruit instantanément le composant et crée des rebuts coûteux. Les centres d"usinage spécialisés contrecarrent ce phénomène en utilisant des structures de support adaptatives. Ils répartissent uniformément la pression de maintien sur la surface fragile.

Les réalités de l’enveloppe de travail rendent également les machines standard obsolètes pour cette application. Les longueurs standard d’extrusion brute s’étendent généralement sur 3 à 7 mètres. Ils dépassent parfois les 7 mètres pour des projets architecturaux sur mesure. Prédécouper ces longues extrusions avant le routage fait perdre un temps de production précieux. Cela augmente les coûts de main-d’œuvre et introduit des erreurs de manipulation supplémentaires. Les centres de profils spécialisés disposent d"une course étendue sur l"axe X. Ils acceptent les extrusions pleine longueur directement depuis l"usine. Vous chargez la barre entière une fois. La machine traite ensuite plusieurs pièces distinctes le long d’une seule extrusion. Ce fonctionnement continu maximise le rendement en matière.

Évaluation des configurations d"axes pour votre flux de production

Comprendre les limitations des 3 axes est votre première étape. Une machine à 3 axes gère correctement les opérations simples. Cela fonctionne bien pour le perçage sur une seule face ou le fraisage de base. Cependant, cela limite considérablement les flux de production complexes. Le traitement de plusieurs faces nécessite un retournement manuel des pièces. Le repositionnement manuel entraîne des coûts de main-d"œuvre élevés dans votre opération. Cela détruit également rapidement la précision. Chaque fois qu"un opérateur déplace la pièce, la précision diminue. L’empilement des tolérances devient un problème majeur sur les grandes longueurs d’extrusion.

Le passage à un centre d’usinage CNC en aluminium à 4 axes change complètement la dynamique. Ces machines disposent d'une broche rotative ou d'une table rotative indexable. L'outil de coupe peut accéder à trois côtés distincts d'un profil en une seule configuration. Vous éliminez le retournement manuel du processus. Cette configuration offre un retour sur investissement rapide. Cela réduit considérablement les temps de cycle. Il minimise les erreurs de manipulation causées par l’intervention humaine. Vous maintenez sans effort un alignement parfait sur plusieurs faces usinées.

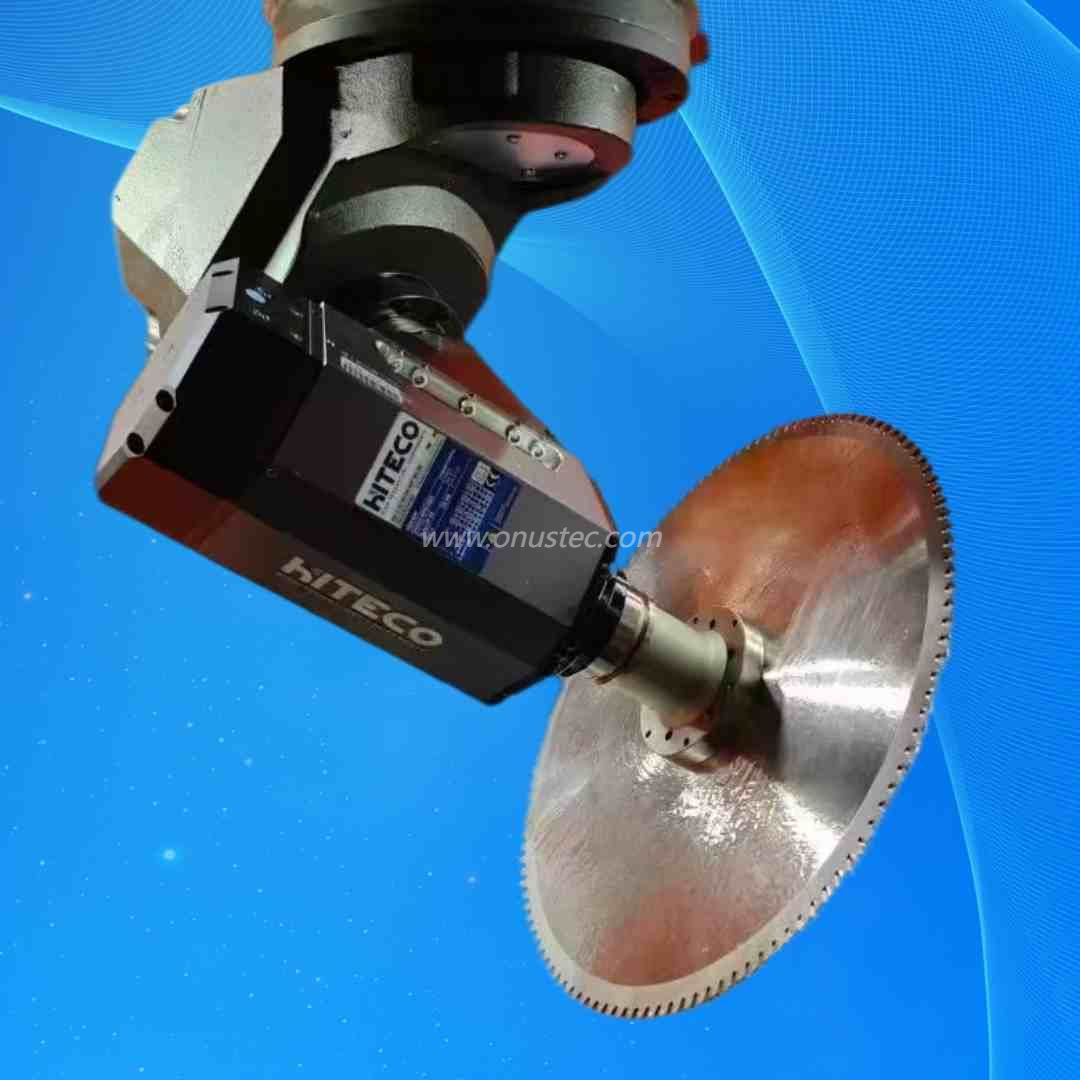

Pour une flexibilité géométrique ultime, vous devriez envisager un centre d'usinage de profilés CNC en aluminium à 5 axes . Cette technologie résout des défis architecturaux complexes. Il gère facilement les façades complexes, les angles composés et les composants industriels à plusieurs faces. La broche s'approche de la pièce sous presque tous les angles. Cependant, vous devez peser soigneusement les compromis spécifiques. Les dépenses en capital initiales sont beaucoup plus élevées. Les opérateurs sont également confrontés à une courbe d'apprentissage plus abrupte concernant la programmation CAM. Pourtant, pour les pièces complexes à plusieurs faces, une flexibilité géométrique maximale justifie les obstacles initiaux.

Comparaison des capacités de configuration des axes

Spécifications techniques de base à examiner

La sélection de la idéale machine CNC en aluminium nécessite une analyse approfondie de ses composants principaux. La dynamique des broches se classe en tête de cette liste. L'usinage de l'aluminium nécessite de la vitesse plutôt que du couple à bas régime. La découpe efficace de l’aluminium nécessite une grande superficie de surface. Vous avez besoin de capacités d’usinage à grande vitesse pour obtenir des coupes nettes. Les broches doivent généralement fonctionner entre 12 000 et 24 000 tr/min. Des vitesses plus lentes provoquent une déchirure du matériau plutôt qu'un cisaillement. Les régimes élevés garantissent une finition de surface semblable à un miroir et prolongent la durée de vie de l'outil.

La rigidité de la machine et la construction du châssis ont un impact direct sur la qualité des pièces. Vous devez évaluer soigneusement le poids et le matériau du portique et de la base. La fonte offre d"excellentes propriétés d"amortissement des vibrations. L"acier soudé offre un support structurel rigide mais amortit les vibrations différemment. Un cadre léger transférera les vibrations de la broche directement dans l"extrusion à paroi mince. Ce transfert provoque des marques de broutage sur la pièce finie. Les cadres lourds et rigides absorbent ces fréquences. Ils maintiennent l"outil de coupe parfaitement stable lors de changements de direction rapides.

La capacité d’outillage et le changeur d’outils automatique (ATC) dictent la vitesse de production. Évaluez le nombre requis de stations d’outils avant d’acheter. Les profils complexes nécessitent souvent des forets, des tarauds, des fraises en bout et des outils de forme spécialisés. Une machine doit contenir suffisamment d’outils pour réaliser la pièce la plus complexe sans intervention manuelle. La vitesse de changement d’outil est également extrêmement importante. Les secondes gagnées lors d"un changement d"outil se transforment en heures de temps gagné chaque semaine. Les ATC rapides vous aident à respecter systématiquement des temps de cycle cibles agressifs.

• Erreur courante : donner la priorité à une broche à couple élevé conçue pour l'acier. L'aluminium nécessite des régimes élevés, pas de force brute.
• Meilleure pratique : demandez toujours un rapport de test de faux-rond de broche. Un faux-rond excessif enclenche instantanément les micro-outils délicats.
• Élément de la liste de contrôle : Vérifiez que le mécanisme ATC reste fermé. Les copeaux d'aluminium bloquent facilement les carrousels à outils exposés.

Atténuation des risques opérationnels : maintien de la pièce, refroidissement et gestion des copeaux

Les systèmes de serrage représentent un risque opérationnel majeur. Les étaux standards déforment les extrusions fragiles lors du serrage. Les systèmes de serrage automatisés constituent la seule solution fiable. Vous avez besoin de pinces pneumatiques ou motorisées spécialement conçues pour les profilés creux. Ces pinces ajustent automatiquement leur position via la programmation CNC. Les pinces s"écartent dynamiquement pour éviter les collisions à l"approche de la broche. Cet évitement dynamique évite les accidents catastrophiques et les dommages à la machine.

Les stratégies de refroidissement et de lubrification nécessitent une évaluation minutieuse. Vous devez choisir entre la lubrification en quantité minimale (MQL) et le refroidissement par inondation traditionnel. Nous recommandons fortement MQL pour les profilés en aluminium. L"aluminium a tendance à se souder à l"outil de coupe sous l"effet de la chaleur. Ce phénomène est connu sous le nom de bord bâti (BUE). MQL pulvérise un brouillard d’huile précis de micro-gouttelettes directement sur le tranchant. Cela empêche complètement le BUE. MQL garantit également que les pièces ressortent propres et sèches. Il élimine le besoin de stations de lavage encombrées et garantit une stricte conformité environnementale.

L"évacuation des copeaux constitue un autre défi de taille. Les copeaux d"aluminium sont incroyablement volumineux. Ils prennent rapidement énormément de place. Vous devez évaluer l’inclusion de convoyeurs de copeaux intégrés. L’élimination manuelle des copeaux arrête la production et fait perdre du temps à l’opérateur. Les enceintes de sécurité jouent également un rôle essentiel ici. Les broches à grande vitesse projettent des copeaux à des vitesses dangereuses. Les enceintes assurent la sécurité de l"atelier. Ils acheminent également les copeaux directement vers le système de convoyeur automatisé pour un fonctionnement continu.

1. Analysez la forme de l'extrusion pour déterminer les profils optimaux des mâchoires de serrage.
2. Programmez des macros de mouvement de pince dans votre logiciel de FAO pour éviter les collisions de broche.
3. Calibrez la buse MQL avec précision pour cibler la flûte de l'outil, et non la tige de l'outil.
4. Videz fréquemment les bacs à copeaux ou installez un système de trémie automatisée de grande capacité.

Réalités de mise en œuvre, intégration logicielle et coûts cachés

La compatibilité CAO et CAM détermine votre succès ultime. La qualité du matériel de la machine dépend de la qualité du code qui le pilote. Vous devez vérifier l"intégration du logiciel dès le début du processus d"achat. Le logiciel OEM (Original Equipment Manufacturer) doit s’intégrer de manière transparente à votre flux de travail existant. Évaluez la compatibilité avec les systèmes de CAO architecturaux ou mécaniques populaires. Les systèmes comme AutoCAD, SolidWorks ou les logiciels de fenêtrage spécialisés doivent communiquer parfaitement. Un post-processeur mal intégré générera du code défectueux. Cela conduit à des pièces mises au rebut et à des dépannages sans fin.

Les exigences en matière d’installations prennent souvent les acheteurs au dépourvu. Vous devez prendre en compte l’empreinte physique de la machine. Ces machines à lit long nécessitent un espace au sol considérable. Les opérateurs ont également besoin d"un espace libre pour charger des extrusions de 7 mètres en toute sécurité. Les besoins en énergie exigent une attention particulière. Vérifiez que votre installation peut fournir la tension et la phase correctes sans chutes de tension. La qualité de l’alimentation en air pneumatique est tout aussi critique. Les broches à grande vitesse dépendent de purges d"air constantes pour maintenir les roulements propres. Vous devez fournir de l"air sec et hautement filtré. L"humidité présente dans les conduites d"air détruit rapidement les broches coûteuses.

La formation et l"assistance continue déterminent la disponibilité à long terme. Des pannes matérielles se produisent dans tous les environnements de production. Évaluez attentivement l’accord de niveau de service (SLA) du fournisseur. Enquêtez sur la disponibilité locale des pièces. L’expédition de pièces de rechange depuis l’étranger interrompt la production pendant des semaines. Les temps de réponse des techniciens sont extrêmement importants. Vous avez besoin de garanties concernant le service sur site pour éviter les temps d"arrêt catastrophiques. Une formation dédiée des opérateurs garantit que votre équipe optimise les capacités de la machine en toute sécurité.

Conclusion

Choisir le bon équipement nécessite un processus de présélection logique. Basez votre décision finale sur une matrice stricte de réalités opérationnelles. La complexité de la pièce doit déterminer le nombre d"axes requis. Le volume de production dictera vos besoins en automatisation, notamment en ce qui concerne le serrage dynamique et le changement d"outils. Les contraintes d’installation doivent finaliser vos paramètres de taille et de puissance. L’équilibre de ces facteurs vous garantit de sélectionner une machine hautement efficace et performante, adaptée spécifiquement à votre flux de travail d’extrusion.

Comme prochaine étape, nous vous recommandons fortement de demander une étude de temps complète. Demandez au fournisseur d"effectuer un test de coupe physique en utilisant vos fichiers de profilés en aluminium réels. Cette preuve de concept révèle les véritables capacités de l’équipement. Il expose toutes les failles d’intégration logicielle avant que vous ne vous engagez. Ne signez jamais un bon de commande sans vérifier que la machine coupe votre matériau spécifique selon vos exigences de tolérance exactes.

FAQ

Q : Quel est le régime de broche idéal pour une machine CNC en aluminium ?

R : Les machines en aluminium nécessitent des broches à grande vitesse, fonctionnant généralement entre 12 000 et 24 000 tr/min. La vitesse exacte dépend fortement du diamètre de votre outil et des vitesses d"avance souhaitées. Les outils de petit diamètre nécessitent les régimes les plus élevés pour obtenir la longueur de surface nécessaire pour une coupe nette et en cisaillement.

Q : Un routeur CNC standard peut-il traiter des profilés en aluminium ?

R : Les routeurs CNC standard n"ont pas la rigidité nécessaire ni les systèmes de serrage spécialisés. Les routeurs sont principalement conçus pour les produits en feuilles plates comme le bois ou le plastique. Les centres d"usinage de profilés sont dotés de bancs allongés et de pinces dynamiques spécialement conçues pour supporter des extrusions structurelles fragiles et allongées sans provoquer de déformation.

Q : Comment puis-je empêcher les copeaux d’aluminium de se souder au couteau ?

R : Vous pouvez éviter les arêtes rapportées en utilisant des géométries d"outils à une seule cannelure ou à coupe vers le haut spécialement conçues pour l"aluminium. L"application de revêtements d"outils spécialisés comme le nitrure de zirconium (ZrN) réduit considérablement la friction. La combinaison d"un outillage approprié avec un système précis de lubrification en quantité minimale (MQL) maintient le tranchant frais et propre.

Q : Quel est le délai d"exécution typique pour l"installation d"un centre d"usinage de profilés CNC en aluminium à 5 axes ?

R : Les délais de livraison typiques de l’industrie varient de 12 à 20 semaines. Ce délai prolongé permet de fabriquer des longueurs de lit personnalisées, d"intégrer des configurations de serrage spécifiques et d"effectuer un étalonnage rigoureux en usine avant l"expédition. Les têtes complexes à 5 axes nécessitent également des tests approfondis avant la livraison finale.
