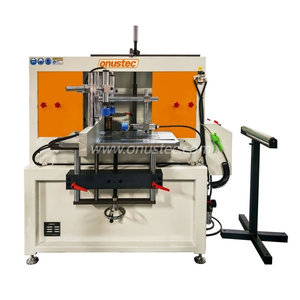

Au cœur de chaque opération d’usinage de précision se trouve une interface critique. C'est le point précis où une fraiseuse en bout sophistiquée rencontre la matière première. Alors que la machine assure la cinématique et le couple, la fraise elle-même dicte la qualité de coupe. Une idée fausse courante suggère que ces outils ne sont que des « forets sophistiqués ». Ceci est fonctionnellement incorrect. Les forets sont conçus pour percer des trous axiaux, en poussant directement dans le matériau. En revanche, les fraises en bout sont conçues pour une coupe latérale radiale, ce qui leur permet de façonner des géométries complexes.
Le choix de l'outillage a un poids financier important. Les entreprises investissent souvent des millions dans des biens d’équipement, mais l’efficacité de cet investissement repose sur un outil consommable coûtant nettement moins cher. Le choix de la fraise détermine le temps de cycle, l'état de surface et, finalement, la rentabilité de la pièce. Ce guide couvre les fonctionnalités, la sélection stratégique concernant la géométrie et les matériaux, ainsi que les techniques d'exploitation avancées telles que le fraisage à haute efficacité (HEM) pour les décideurs.
Polyvalence radiale : contrairement aux forets, les fraises en bout sont conçues pour la coupe latérale (profilage, rainurage) et peuvent exécuter des contours 3D complexes lorsqu'elles sont associées à une fraiseuse en bout à 5 axes..
Correspondance matériau-géométrie : le succès dépend de la correspondance du nombre de flûtes et de l'angle d'hélice avec le groupe de matériaux ISO (P, M, K, N, S) ; il n'existe pas de fraise « universelle ».
Règles de rigidité : la déviation de l'outil est l'ennemi. Des conceptions plus courtes et à hélice variable sont essentielles pour minimiser les vibrations.
Facteurs d'efficacité : les stratégies modernes telles que le fraisage à haute efficacité (HEM) utilisent toute la longueur de la flûte pour prolonger la durée de vie de l'outil, en déplaçant l'accent du « coût par outil » vers le « coût par pièce ».
Comprendre la fraise en bout nécessite de regarder au-delà de ses arêtes vives. Vous devez comprendre comment les forces s'appliquent à l'outil pendant le fonctionnement. Contrairement aux forets qui supportent des forces axiales de compression, les fraises en bout doivent résister à des forces de déviation latérales importantes.
L'action de coupe d'une fraise en bout est principalement périphérique. Le côté de l’outil coupe le matériau lors de sa rotation. Cet engagement radial permet le profilage et le rainurage. Cependant, la coupe du visage est également possible. Le bas de l'outil peut dégager des surfaces planes, mais le travail principal s'effectue généralement le long des cannelures hélicoïdales sur le côté.
Il existe une distinction essentielle entre les conceptions à coupe centrale et celles à coupe non centrale. Une fraise en bout à coupe centrale a des arêtes de coupe qui s'étendent jusqu'au point de rotation central de l'outil. Cette géométrie lui permet de plonger verticalement dans la matière, à la manière d'une perceuse. Les broyeurs à coupe non centrale présentent un vide au centre. Ils ne peuvent pas plonger directement et échoueront s’ils y sont forcés. Ces outils nécessitent une rampe ou des trous pilotes pré-percés pour pénétrer dans le matériau.
La tige détermine la manière dont l'outil se connecte à la broche de la machine. Deux types principaux dominent : Weldon et cylindrique. Les tiges Weldon comportent un endroit plat pour une vis de réglage, offrant un maintien sûr qui empêche l'outil de sortir lors d'une ébauche lourde. Cependant, cela décale légèrement l'outil, introduisant un faux-rond. Les tiges cylindriques, utilisées avec des mandrins à pinces ou des supports hydrauliques, offrent une concentricité supérieure. Cette précision est vitale pour les opérations de finition à grande vitesse.
Une confusion survient souvent entre les fraises en bout et les forets. La différence réside dans la direction de la charge. Les forets sont conçus pour supporter des charges axiales élevées, mais ont de faibles capacités de charge latérale. Si vous essayez d'utiliser un foret standard pour le fraisage latéral, il se cassera presque instantanément. Les fraises en bout présentent un noyau épais et une géométrie de flûte spécialement conçue pour résister à ces forces radiales.
La comparaison avec les alésoirs est également courante. Les alésoirs sont strictement des outils de finition. Ils dimensionnent un trou existant selon des tolérances serrées et améliorent la finition de surface. Ils ne peuvent pas créer un trou à partir de rien. Les fraises en bout, en particulier celles capables d'interpolation hélicoïdale, peuvent créer des trous de différents diamètres sans changement d'outil. Ils façonnent également l’extérieur de la pièce, ce qu’un alésoir ne peut pas faire.
La fraise en bout agit comme un multiplicateur de performances pour la machine-outil. Une fraiseuse multifonction haut de gamme possède une immense rigidité structurelle. Pour en tirer parti, la fraise en bout doit enlever de la matière à des taux d'enlèvement de métal (MRR) élevés. Si l'outil est faible ou mal sélectionné, les capacités de la machine sont gaspillées. L'outil doit correspondre au potentiel de la machine pour maximiser le débit.
La sélection de la bonne géométrie pour la fonction spécifique que vous usinez n'est pas négociable. L’utilisation d’un outil généraliste pour chaque fonctionnalité entraîne des temps de cycle sous-optimaux.
Les fraises à bout carré présentent un coin pointu à 90 degrés à la pointe. Ils constituent la norme pour fraiser des poches à fond plat, découper des fentes et définir des parois droites. Si la conception est à coupe centrale, ils peuvent également plonger directement dans la crosse. Les opérateurs choisissent des fraiseuses carrées pour les pièces prismatiques où les angles vifs et les parois perpendiculaires sont des caractéristiques de conception requises.
Ces outils comportent une pointe hémisphérique rectifiée avec un rayon parfait. L'absence de coin vif répartit les forces de coupe en douceur, ce qui les rend idéales pour le contourage 3D. Lorsqu'elle est associée à une fraiseuse CNC à 5 axes , une fraise à nez sphérique peut balayer des topographies de surfaces complexes, telles que des aubes de turbine ou des moules. Ils laissent une finition festonnée dont la hauteur est déterminée par la distance d'enjambement.
Une fraise à rayon de coin est un hybride. Il s'agit essentiellement d'un moulin carré mais dont les angles vifs sont rectifiés sur un petit rayon. Cette modification augmente considérablement la résistance de la pointe de l'outil. Les coins pointus ont tendance à s'écailler sous de lourdes charges. Le rayon empêche ce mode de défaillance. Les décideurs les choisissent souvent pour les opérations d'ébauche afin d'obtenir le meilleur retour sur investissement, car l'outil dure beaucoup plus longtemps qu'une fraise carrée standard.
Les broyeurs à dégrossissage sont facilement identifiables par leur profil dentelé en « épi de maïs ». Ces dentelures brisent les copeaux en morceaux plus petits et plus faciles à gérer. Cette action réduit la pression de coupe radiale requise. Bien qu’ils laissent une finition de surface rugueuse, ils permettent un enlèvement de matière maximal. Ils sont excellents pour les broches sous-alimentées ou lorsque de grands volumes de matériel doivent être retirés rapidement.
Les tâches spécialisées nécessitent des géométries spécialisées. Les fraises à chanfrein sont conçues uniquement pour le cassage et l'ébavurage des arêtes, éliminant ainsi les arêtes vives de la pièce finale. Les perceuses offrent un avantage à double fonction. Ils ont une pointe pointue pour le repérage et le perçage, mais comportent également des arêtes de coupe latérales pour le chanfreinage ou le fraisage léger. Cela réduit le temps de changement d'outil, optimisant ainsi le cycle.
Il n’existe pas de « taille unique » en matière de fraisage. Vous devez faire correspondre les attributs physiques de l'outil aux propriétés du matériau.
| Matériau (groupe ISO) | Nombre de cannelures recommandé | Recommandation de revêtement | Objectif principal |
|---|---|---|---|
| Aluminium / Plastiques (ISO N) | 2-3 flûtes | ZrN (nitrure de zirconium) ou non revêtu | Évacuation des copeaux |
| Aciers / Inox (ISO P, M) | 4-5 flûtes | AlTiN / TiAlN | Résistance du noyau et résistance à la chaleur |
| Superalliages (ISO S) | 6+ flûtes | AlTiN / Spécial Haute Température | Rigidité et finition de surface |
Le nombre d'arêtes de coupe, ou cannelures, dicte le dégagement des copeaux et la résistance du noyau. Une conception à 2 ou 3 cannelures crée de grands canaux entre les lames. Ceci est essentiel pour l’aluminium (ISO N) et les plastiques. Ces matériaux produisent de gros chips gommeux qui s’emballent facilement. Sans espace pour évacuer, l’outil se bouchera et se cassera.
À l’inverse, 4 à 6+ cannelures sont standard pour les aciers (ISO P) et les superalliages (ISO S). Ces matériaux produisent des copeaux plus petits mais nécessitent des forces de coupe plus élevées. Un nombre de cannelures plus élevé augmente le diamètre du noyau de l'outil, offrant ainsi la rigidité nécessaire. De plus, les flûtes en nombre impair (3 ou 5) gagnent en popularité. Ils réduisent les vibrations harmoniques car les arêtes de coupe ne frappent pas le matériau en parfaite opposition, ce qui perturbe les modèles de vibration.
L'angle des cannelures en spirale a un impact sur l'action de coupe. De faibles angles d'hélice (30° ou moins) s'enroulent lentement autour de l'outil. Ils sont plus solides et meilleurs pour les coupes interrompues agressives. Ils réduisent également la tendance à soulever la pièce, ce qui est utile pour les plaques minces.
Les angles d'hélice élevés (45°+) permettent une action de cisaillement plus rapide. Cela donne des finitions plus lisses sur l'acier inoxydable et l'aluminium et aide à extraire les copeaux des poches profondes. Le choix privilégié aujourd’hui est l’hélice variable. Ici, l'espacement entre les flûtes est inégal. Cette géométrie perturbe activement la résonance harmonique, permettant aux opérateurs de réaliser des coupes plus profondes avec une fraiseuse en bout à 5 axes sans provoquer de broutage.
Les revêtements ne sont pas seulement esthétiques ; ce sont des barrières thermiques. TiN (Gold) est une technologie plus ancienne et à usage général. Pour l'usinage moderne, le TiAlN ou l'AlTiN (Dark Grey/Violet) sont supérieurs. Ces revêtements forment une protection en oxyde d'aluminium lorsqu'ils sont chauffés, protégeant le substrat en carbure. Ceci est nécessaire pour l'usinage à sec des aciers.
Pour les applications non ferreuses, le ZrN (Pale Gold) est essentiel. Il offre un pouvoir lubrifiant élevé (luisance) qui empêche l'aluminium de se souder chimiquement au tranchant, une défaillance connue sous le nom de « bord accumulé » (BUE).
Le carbure monobloc est la norme industrielle pour les applications CNC. Il offre une grande rigidité et résistance à la chaleur mais est fragile. Le HSS (High-Speed Steel) ou Cobalt est plus résistant et moins rigide. Bien que plus lents, les outils en cobalt sont viables pour les machines manuelles plus anciennes ou les configurations instables où le carbure se briserait à cause des vibrations.
Même le meilleur outil échouera si les paramètres de fonctionnement sont incorrects. Les stratégies de FAO modernes ont modifié la façon dont les fraises en bout interagissent avec le matériau.
HEM change l'approche traditionnelle des coupes « radiales profondes, axiales peu profondes ». Au lieu de cela, HEM utilise une petite profondeur de coupe radiale (RDOC) combinée à une grande profondeur de coupe axiale (ADOC). Cette technique engage toute la longueur de la flûte coupante plutôt que seulement la pointe inférieure. L'avantage est substantiel : l'usure est répartie uniformément, augmentant la durée de vie de l'outil de 200 à 300 %.
Cette stratégie repose sur « l'amincissement des copeaux ». Lorsque vous effectuez une coupe radiale très légère, l'épaisseur physique des copeaux diminue. Pour compenser et maintenir une charge thermique appropriée sur l'outil, vous devez augmenter considérablement l'avance. Cela se traduit par des temps de cycle plus rapides et une accumulation de chaleur réduite.
La manière dont l’outil pénètre dans le matériau est importante. Vous devriez éviter de plonger autant que possible. La plongée verticale oblige l'outil à recouper ses propres copeaux au fond, générant une chaleur et une pression immenses. L'interpolation hélicoïdale et la rampe sont les méthodes préférées. Ces techniques facilitent l'insertion de l'outil dans la poche sur une pente, maintenant une charge de copeaux constante et permettant au liquide de refroidissement d'évacuer les débris.
Les équipes d'approvisionnement se concentrent souvent sur le prix de la fraise en bout. Cependant, un outil non revêtu moins cher coûte souvent plus cher par pièce finie. Les changements d'outils fréquents augmentent les temps d'arrêt de la machine. Des vitesses d'avance plus lentes prolongent les temps de cycle. Lors de l'utilisation d'une hautes performances fraiseuse en bout à 6 axes , le coût de l'heure machine est élevé. L’utilisation d’outils en carbure de qualité supérieure à haute tolérance garantit que la machine fonctionne avec une efficacité maximale, réduisant ainsi le coût total par pièce.
La reconnaissance précoce des modes de défaillance permet d'économiser des pièces et des outils. Voici les problèmes courants et leurs solutions.
Symptômes : Un bruit strident distinct et un motif médiocre et cohérent sur la finition de la surface.
Solutions : La solution principale consiste à raccourcir la saillie de l'outil pour augmenter la rigidité. Vous pouvez également augmenter la vitesse d'avance pour charger correctement l'outil, ou passer à une géométrie d'hélice variable pour briser les harmoniques.
Symptômes : Les bords deviennent rapidement émoussés ; le compteur de charge de broche grimpe plus haut que prévu.
Solutions : Vous exécutez probablement les images de surface (SFM) trop rapidement. Réduisez le régime. Vérifiez également que le revêtement correspond à la dureté du matériau.
Symptômes : L'outil se casse au niveau de la tige ou les cannelures se cassent.
Solutions : l'emballage des copeaux est le suspect habituel. Les flûtes sont bouchées. Augmentez la pression du liquide de refroidissement ou le jet d'air. En cas de rainurage, réduisez la profondeur axiale de coupe par passe.
Symptômes : La pièce semble rugueuse ou présente des marches irrégulières.
Solutions : Augmentez le régime et diminuez l'avance par dent (FPT) spécifiquement pour la passe de finition. Assurez-vous d'utiliser un outil avec un nombre de flûtes plus élevé (4 ou plus) pour l'écrémage final.
Une fraise en bout est plus qu'un consommable ; c'est un instrument de précision qui définit les capacités du processus de fraisage. La différence entre une production rentable et un lot mis au rebut réside souvent dans la géométrie et le revêtement de la fraise. Pour maximiser le retour sur investissement, allez au-delà des outils « à usage général ». Faire correspondre des géométries spécifiques, telles que des conceptions à hélice variable et des profils à rayon d'angle, à votre charge de travail spécifique est le moyen le plus rapide de réduire le temps de cycle.
Comme recommandation finale, consultez un fabricant de fraiseuse en bout ou un fournisseur d'outillage réputé pour optimiser votre configuration. Évaluez vos données actuelles sur la durée de vie de l'outil. Si vous changez d'outils trop fréquemment, envisagez de tester des substrats hautes performances pour votre prochaine série de production.
R : Non, c'est dangereux. Les mandrins de perceuse à colonne sont conçus uniquement pour une force axiale. La charge latérale latérale du fraisage entraînera le desserrage du mandrin, ce qui entraînera une oscillation, un vol ou un éclatement de l'outil. Cela produit de mauvais résultats et présente un risque grave pour la sécurité.
R : La principale différence réside dans l’espace des puces par rapport à la résistance du noyau. Un broyeur à 2 cannelures possède de grandes vallées pour éliminer les copeaux gommeux, ce qui le rend idéal pour l'aluminium et le bois. Une fraise à 4 cannelures a un noyau plus épais et plus d'arêtes de coupe, offrant la résistance et la qualité de finition nécessaires à l'acier.
R : Une règle empirique standard pour le rainurage est de ne pas dépasser 1 fois le diamètre de l'outil en une seule passe axiale. Cependant, l'utilisation de stratégies HEM permet des coupes axiales beaucoup plus profondes (diamètre 2x-3x) en réduisant considérablement l'engagement radial.
R : Pas pour la vitesse ou la résistance à la chaleur. Le carbure est supérieur pour les travaux CNC à grande vitesse. Cependant, le cobalt est plus résistant et moins cassant, ce qui le rend « meilleur » pour les configurations à fortes vibrations ou les machines manuelles plus anciennes où le carbure s'écaillerait ou se briserait.
R : Une fraise en bout à coupe centrale a des arêtes de coupe qui se rejoignent exactement au centre de la pointe de l'outil. Cette géométrie permet à l'outil de percer directement (plonger) dans le matériau. Les outils de coupe non centrés ont un vide au milieu et ne peuvent pas plonger.
